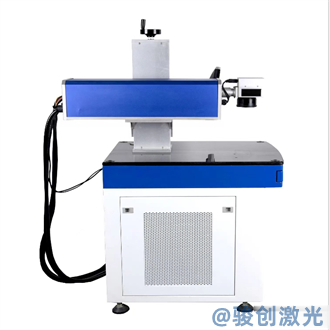

JC-UV-F3W 風冷紫外激光打標機系列
產品分類:紫外激光打標機
風冷激光器紫外激光打標機按波長來劃分可分為:JC-UV-F風冷紫外激光器、JC-UV-F風冷綠光激光器和JC-UV-F風冷紅外激光器。同時,客戶可以根據實際
注意:下面設備的參數與介紹僅供參考,您產品合適哪種設備可以免費咨詢我們給您推薦!
咨詢電話與微信:173-8603-6570風冷激光器紫外激光打標機按波長來劃分可分為:JC-UV-F風冷紫外激光器、JC-UV-F風冷綠光激光器和JC-UV-F風冷紅外激光器。同時,客戶可以根據實際需要選擇不同的激光晶體,以實現最終工藝要求,不同的激光晶體,分別對應不同的最佳工作頻率,其他相應光學參數也有一定變化。JC-UV-F風冷激光器紫外激光打標機輸出激光光斑小、脈沖寬度窄、能夠獲得更加精細的加工效果。通過結構優化,JC-UV-F風冷激光器紫外激光打標機采用一體式結構,不需要配備粗笨的電源箱,激光器體積小巧、易于集成,JC-UV-F風冷激光器紫外激光打標機采用專業銅管技術散熱,散熱效果好,激光器熱影響小。通過引入無調整架生產制造工藝,激光器性能可靠,可長期穩定運行。
風冷紫外激光打標機 JC-UV-F3-5W主要特點:
● 風扇冷卻,無需水冷箱
● 體積小巧,單手即可托起;脈寬6-8ns,超高的峰值功率完美實現電子產品的外觀標記。
● 激光功率3-5W
● 解決功率衰減,滿足7*24小時工作
● 壽命超過20000小時,免維護,無需定期調試
● 分體機,激光頭兼容光纖激光器光路
型號 | JC-UV-F1W |
激光參數 | |
波長 | 355nm±1nm |
平均功率(W) | >1W@20kHz |
單脈沖能量(uJ) | ~50uJ@20kHz |
脈沖寬度 | ~7ns@20kHz |
重復頻率 | 不可控,范圍15-20kHz |
脈沖穩定性 | <3% rms |
長期穩定性 | <±3% |
光束參數 | |
偏振比 | 垂直偏振;>100:1 |
光束直徑 | 7mm |
光束圓度 | >90% |
光束質量 | TEM00, M2 <1.2 |
電源參數 | |
預熱時間 | 冷啟動時<15分鐘 |
供電要求 | DC12V,>200W |
環境溫度 | 10-35℃,濕度<80% |
存儲溫度 | -10-40℃,濕度<90% |
物理參數 | |
冷卻方式 | 風冷 |
二、紫外激光打標機機型特點:
精度細致光斑保證打標結果;打標過程非接觸,打標效果永久性.
紫外激光打標機適用范圍大;熱影響區域非常小,不會有熱效應,材料不變形不燒焦;
性能紫外激光器(腔內倍頻技術+ TEC制冷技術)
激光光束基模、短脈寬、高峰值功率、重復頻率
光電轉換效率高,使用壽命長
精度的打標質量,打標速度快,重復性好
更加適合對熱輻射反應大的材料進行加工;可與生產流水線配合,自動上下料,自動進出料;適合在絕大多數金屬和非金屬材料上打標;
紫外激光打標機主要優點:
紫外激光由于聚焦光斑非常小,且加工熱影響區小,因而可以進行超精細打標、特殊材料打標,是對打標效果有更高的要求客戶的必選產品。紫外激光除銅材質以外,幾乎適合加工所有材質。
靈活便捷的操作系統:操作過程人性化,設備運行穩定性好;專用控制軟件可兼容AutoCAD、 CorelDRAW、Photoshop等多種軟件輸出;能實現文字符號、圖形圖象、條形碼、二維碼、序列號等的自動編排和修改;支持PLT、PCX、DXF、BMP、JPG等多種文件格式,可直接使用TTF字庫;CCD自動識別跟蹤定位;
三、應用行業:
紫外激光打標機應用于特殊材料的精細打標、精細切割、微細加工,主要用于各種玻璃、液晶屏、紡織品、薄片陶瓷、半導體硅片、IC晶粒、 藍寶石、聚合物薄膜等材料的打標和表面處理。
主要應用于超精細加工的高端市場,藥品、化妝品、視頻及其他高分子材料的包裝瓶表面打標,效果非常精細,標記清洗牢固,優于油墨噴碼且無污染;柔性pcb板打標,劃片;硅晶圓片微孔、盲孔加工;LCD液晶玻璃二維碼打標、玻璃器具表面打孔、金屬表面鍍層打標、塑膠按鍵、電子元件、禮品、通訊器材、建筑材料等等。
駿創?研發的工業紫外激光器是為高速和高效的激光打標系統而專門研發制造的,為工業激光打標機設備提供了一種理想的高功率激光能量源。 脈沖光纖激光器相對于傳統的激光器,能夠使每瓦的泵浦光轉換效率提高 10 倍以上, 包含低能量消耗的自動設計,更適合實驗室或工業操作。
駿創振鏡激光頭系統技術介紹:
■ 系統使用了位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等,可提供激光運行效率。
■ 差分式光電傳感器檢測馬達轉子的位置,線性度好、漂移量小、分辨率和重復定位精度高。
■ 對10mm鏡片進行負載設計,電機裝配精度高、結構合理、靜摩擦系數和零位偏移量小,確保系統良好的動態特性。
■ 驅動器具有位置和速度超前檢測功能,大大提升整個系統的動態響應性能和掃描速度。
■ 設計有過載、過流和反接保護,使系統的運行更加可靠。
■ 整個系統采用電磁兼容優化設計,信噪比高、抗干擾能力強。
■ 解決了振鏡電機溫度漂移、信號干擾和零位漂移等常見問題。
振鏡是特殊的擺動電機,原理是通電線圈在磁場中產生力矩,與旋轉電機不同,其轉子通過電磁場加復位力矩,大小與轉子偏離平衡位置角度成正比,線圈通過電流時轉子偏轉到一定的角度,電磁力矩與回復力矩大小相等,故不能像普通電機一樣旋轉,只能偏轉,偏轉角與電流成正比。
速度 | |
定位速度(1) | 12000mm/s |
寫入速度(2) | 450cps |
階躍響應時間(全行程1%) | 350us |
階躍響應時間(全行程10%) | 750us |
跟蹤誤差 | ≤110us |
精度及誤差 | |
線性度 | 99.9% |
重復定位精度 | <5μRad. |
增益誤差 | <5mRad. |
零點偏移(批量原點誤差) | <5mRad. |
長時間漂移(連續工作8小時) | <0.5mRad. |
比例漂移 | <40PPM/℃ |
零點漂移 | <15μRad./℃ |
激光輸入孔徑 | 10mm |
控制電路原理:輸入位置信號,電機就會按電壓與角度的轉換比例擺動一定角度。
整個過程采用閉環反饋控制,由位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等五大控制電路共同作用。
型號 | JC-UV-F5W |
激光參數 | 5W |
波長 | 355nm±1nm |
平均功率(W) | >1W@20kHz |
單脈沖能量(uJ) | ~50uJ@20kHz |
脈沖寬度 | ~7ns@20kHz |
重復頻率 | 不可控,范圍15-20kHz |
脈沖穩定性 | <3% rms |
長期穩定性 | <±3% |
光束參數 | |
偏振比 | 垂直偏振;>100:1 |
光束直徑 | 7mm |
光束圓度 | >90% |
光束質量 | TEM00, M2 <1.2 |
電源參數 | |
預熱時間 | 冷啟動時<15分鐘 |
供電要求 | DC12V,>200W |
環境溫度 | 10-35℃,濕度<80% |
存儲溫度 | -10-40℃,濕度<90% |
物理參數 | |
冷卻方式 | 風冷 |
應用領域
? 非金屬材料標刻
? 玻璃打標
? 包裝薄膜標記
? 微孔鉆孔
? PCB切割
1)體積小,重量輕,非常便于攜帶。
2)采用進口泵浦光源,如Nlight、Coherent。
3)優秀的激光光斑質量M2<1.5。
4)水冷系統,耐熱性強。
5)滿足7/24工業生產要求。
? 半導體端面泵浦,長壽命
? 基本模式點輸出
? 工作重復頻率范圍廣
? 脈寬小,峰值功率高
? 高精度溫控系統
-
