型號 | JC-UV-3 | JC-UV-5 | |
激光參數 | 3 5 |
波長 | 355nm±1nm |
平均功率(W) | >3W@30kHz | >5W@30kHz | |
單脈沖能量(uJ) | ~100uJ@30kHz | ~160uJ@30kHz | |
脈沖寬度 | ~15ns@30kHz | |
重復頻率 | 20-500kHz | |
脈沖穩定性 | <3% rms |
長期穩定性 | <±3% |
光束參數 | |
偏振比 | 水平偏振；>100:1 |
光束直徑 | ～0.8mm(出光孔)/～5mm(6倍擴束) |
光束圓度 | >90% |
光束質量 | TEM00, M2 <1.3 |
預熱時間 | 冷啟動時<15分鐘 |
供電要求 | DC12V,350W | |
環境溫度 | 10-35℃，濕度<80% |
存儲溫度 | -10-40℃，濕度<90% |
冷卻方式 | 水冷 |
工作水溫 | 25℃ |
本設備簡介：駿創雷射 ? UV紫外雷射打標機採用採用355nm的紫外雷射器研發而成，紫外光聚焦光斑極小，能在很大程度上降低資料的機械變形且加工熱影響小。 半導體雷射器泵浦，光學諧振腔內進行3次倍頻輸出355nm波長雷射，電光轉換效率高。 光束質量為TEM100模。 精度<5μRad。 最高速度達到1200MM/S。
本設備使用了駿創 ? 獨家研發的雷射波段攔截模塊可攔截過濾交流電和直流電中的雜波和不穩定波段，輸入調整平穩的電流波段保存雷射打標機的穩定，經過駿創雷射 ? 獨家科技加成和調教，本設備效能比常規雷射打標機更加穩定耐用，駿創 ? 工業雷射打標機是按照工業生產標準要求製造，可連續24小時不間斷工作，雷射功率浮動＜2%，功耗穩定，雷射運動跟蹤軌跡誤差≤110us，重複定位精度<5μRad.. 使用溫度極限-5C°+60C°。

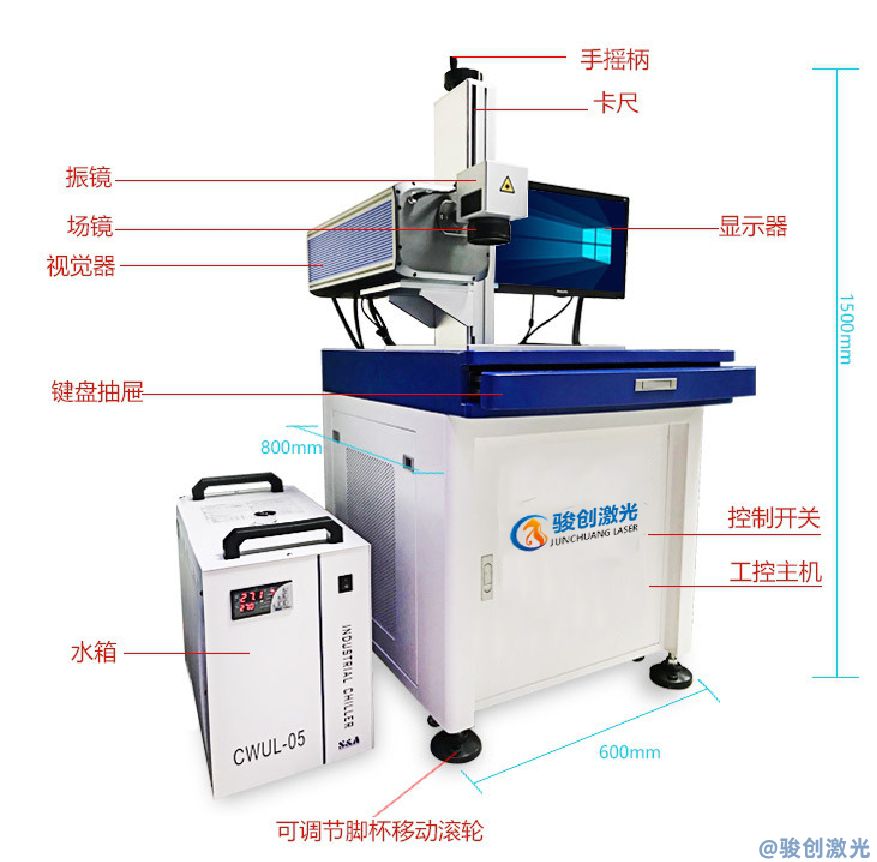

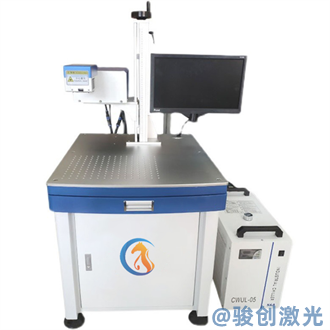

駿創3W工業uv紫外雷射打標機由駿創聯合研發款3W工業高能量UV紫外雷射器、高速掃描振鏡系統、專業的打標控制系統、打標軟件等部分構成。 雷射器具有高效率、長壽命、免維護等優勢。 本機器性能穩定、操控簡便； 結構緊湊，廣泛適用於生產加工。
駿創3W工業uv紫外雷射打標機亮點介紹：
1、功能特點
採用德國半導體雷射器泵浦，光學諧振腔內進行3次倍頻輸出355nm波長雷射，電光轉換效率高光束質量為TEM100模。
紫外雷射器屬於冷光源，熱影響區小，卓越的光束質量創造出超高精細打標效果。
採用高速數位振鏡掃描，標記速度飛快，同時適合微切割和鑽孔（視資料而定）。
無耗材、使用成本低廉，省電節能
一體模組化設計，方便維修、體積小巧
軟件可接收DXF、PLT、BMF、AI、JPG等格式，並可自動生
成流水號和生產日期，條碼，二維碼。
序號的自動標記。 與傳送帶配合，實現線上標記。
人性化化結構設計，方便系統集成和設備維護；
強大用戶應用軟體，友好介面，功能齊備，免費升級；
定制化的品牌零件，良好的全球技術支援服務。
軟件識別的格式分別為：ai/pit/dxf/dst/svg/nc/jpc/dot
新加坡羅正心博士團隊提供的雷射覈心優化科技和波段攔截科技等於一身，為機器的穩定運轉保駕護航。
新一代的高速數據處理器配合全新陞級的正版或定制控制軟件，實現從加工圖形訊號的精密生成到標記控制訊號的高速實時處理，開創業界高端應用的典範。
應用領域
消費類電子、手機部件、LCD屏雕刻二維碼及商標、陶瓷、藍寶石片、FPC柔性電路板微孔鑽孔、切割生物醫學玻璃刻線、電容式觸控式螢?zāi)籌TO蝕刻
適用資料
金屬及多種非金屬材料、陶瓷、藍寶石片、玻璃、透光高分子材料、脆性資料、塑膠等。
型號 | JC-UV-3 | JC-UV-5 | |
激光參數 | 3 5 |
波長 | 355nm±1nm |
平均功率(W) | >3W@30kHz | >5W@30kHz | |
單脈沖能量(uJ) | ~100uJ@30kHz | ~160uJ@30kHz | |
脈沖寬度 | ~15ns@30kHz | |
重復頻率 | 20-500kHz | |
脈沖穩定性 | <3% rms |
長期穩定性 | <±3% |
光束參數 | |
偏振比 | 水平偏振；>100:1 |
光束直徑 | ～0.8mm(出光孔)/～5mm(6倍擴束) |
光束圓度 | >90% |
光束質量 | TEM00, M2 <1.3 |
預熱時間 | 冷啟動時<15分鐘 |
供電要求 | DC12V,350W | |
環境溫度 | 10-35℃，濕度<80% |
存儲溫度 | -10-40℃，濕度<90% |
冷卻方式 | 水冷 |
工作水溫 | 25℃ |
駿創振鏡鐳射頭系統科技介紹：
■ 系統使用了位置感測器、誤差放大器、功率放大器、位置區分器、電流積分器等，可提供雷射運行效率。
■ 差分式光電感測器檢測馬達轉子的位置，線性度好、漂移量小、分辯率和重複定位精度高。
■ 對10mm鏡片進行負載設計，電機裝配精度高、結構合理、靜摩擦係數和零位偏移量小，確保系統良好的動態特性。
■驅動器具有位置和速度超前檢測功能，大大提升整個系統的動態響應效能和掃描速度。
■設計有超載、過流和反接保護，使系統的運行更加可靠。
■整個系統採用電磁相容優化設計，信噪比高、抗干擾能力強。
■ 解決了振鏡電機溫度漂移、訊號干擾和零位漂移等常見問題。
速遞 |
定位速遞(1) | 12000mm/s |
寫入速遞(2) | 450cps |
響應時間（1%） | 350us |
響應時間（全行程10%） | 750us |
跟蹤誤差 | ≤110us |
精度及誤差 |
線性度 | 99.9% |
重複定位精度 | ＜5μRad. |
增增益誤差 | ＜5mRad. |
零點偏移（批量原點誤差） | ＜5mRad. |
長時間漂移（連續工作8小時） | ＜0.5mRad. |
比例漂移 | ＜40PPM/℃ |
零點漂移 | ＜15μRad./℃ |
激光輸入孔徑 | 10mm |
振鏡是特殊的擺動電機，原理是通電線圈在磁場中產生力矩，與旋轉電機不同，其轉子通過電磁場加復位力矩，大小與轉子偏離平衡位置角度成正比，線圈通過電流時轉子偏轉到一定的角度，電磁力矩與回復力矩大小相等，故不能像普通電機一樣旋轉，只能偏轉，偏轉角與電流成正比。
控制電路原理：輸入位置訊號，電機就會按電壓與角度的轉換比例擺動一定角度。
整個過程採用閉環迴響控制，由位置感測器、誤差放大器、功率放大器、位置區分器、電流積分器等五大控制電路共同作用。
