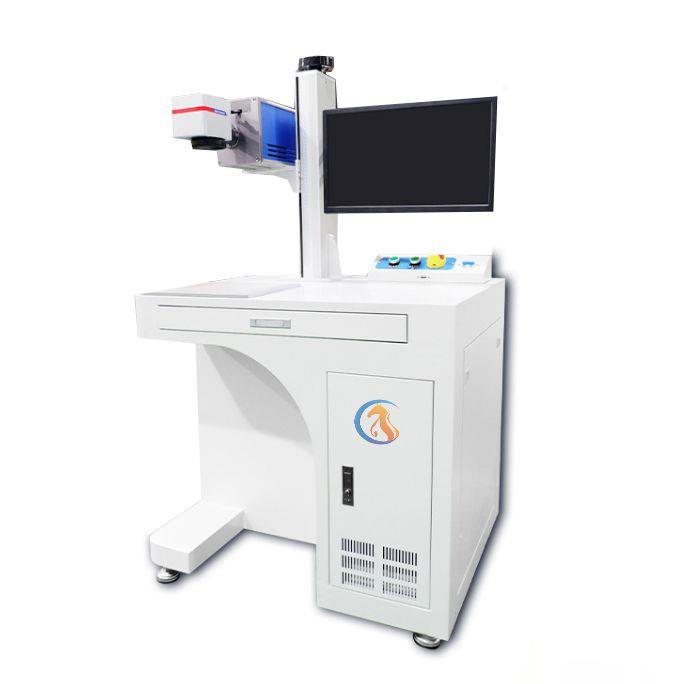

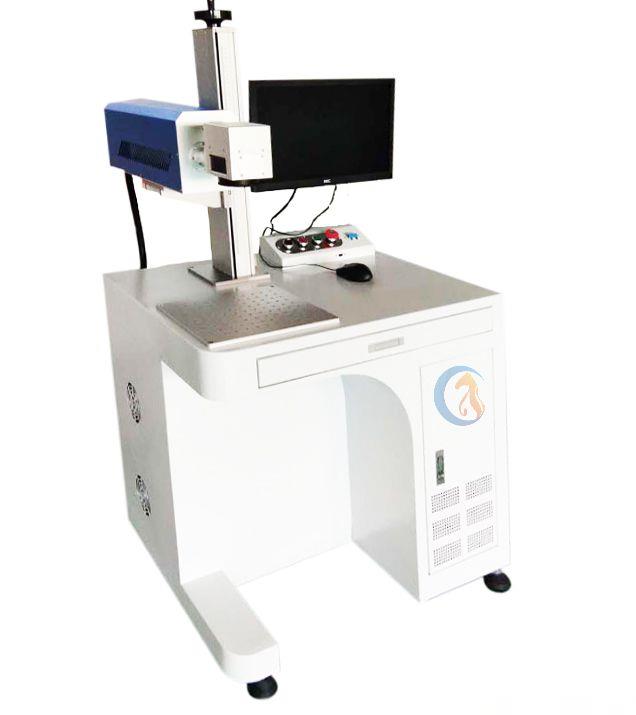

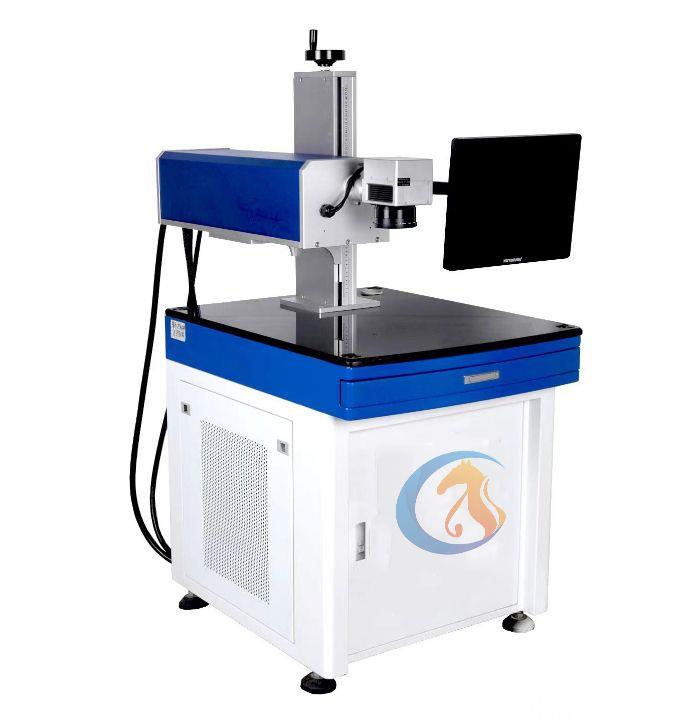

銘牌激光打標機 標牌激光打標機-JC-GX系列
產品分類：定制激光打標機
JC-GX-20銘牌激光打標機系列設備簡介：駿創激光?本系列打標機采用10mm入射光斑，輸入文字清晰無裂紋。最高速度達到12000MM/S，20W工業激光器作為
注意：下面設備的參數與介紹僅供參考，您產品合適哪種設備可以免費咨詢我們給您推薦！
咨詢電話與微信：173-8603-6570
JC-GX-20銘牌激光打標機系列設備簡介：駿創激光?本系列打標機采用10mm入射光斑，輸入文字清晰無裂紋。最高速度達到12000MM/S，20W工業激光器作為核心動力，使用壽命長達10W小時。
本設備使用了駿創?獨家研發的激光波段攔截模塊可攔截過濾交流電和直流電中的雜波和不穩定波段，輸入調整平穩的電流波段保存激光打標機的穩定，經過駿創激光?獨家技術加成和調教，本設備性能比常規激光打標機更加穩定耐用，駿創?工業激光打標機是按照工業生產標準要求制造，可連續24小時不間斷工作，激光功率浮動＜2%，功耗穩定，激光運動跟蹤軌跡誤差≤110us，重復定位精度<5μRad..使用溫度極限-15C°+60C°。
設備型號：
| 型號 | JC-GX-20 | JC-GX-30 | JC-GX-50 | JC-GX-100 | |||
|---|---|---|---|---|---|---|---|
| 平均輸出功率 | 20W | 30W | 50W | 100W | |||
| 調制頻率范圍 | 20~50kHZ | 30~80kHZ | 50~120kHZ | 100~200kHZ | |||
| 雕刻線速 | 15000mm/s | ||||||
| 打標幅面 | 110×110mm（可選配） | ||||||
| 最小字符高度 | 0.2mm | ||||||
| 重復精度 | ＜24 μrad | ||||||
| 標刻深度 | 0.4mm（視材質而定） | ||||||
| 最小線寬 | 0.06mm（視材料） | ||||||
| 電源 | AC 220V 50KHz | ||||||
| 防護罩 | 選配 | ||||||
駿創?聯合銳科公司定制研發的脈沖光纖激光器是為高速和高效的激光打標系統而專門研發制造的，為工業激光打標機設備提供了一種理想的高功率激光能量源。 脈沖光纖激光器相對于傳統的激光器，能夠使每瓦的泵浦光轉換效率提高 10 倍以上， 包含低能量消耗的自動設計，更適合實驗室或工業操作。激光器可發出 1060~1085nm 波長的脈沖激光，通過工業激光器標準接口來控制，激光器使用 24VDC 供電。
激光 | 20W | 30W | 50W | |
波長 | 1064±5 | 1064±5 | 1064±5 | |
偏振 | 隨機 | 隨機 | 隨機 | |
光隔離器 | Yes | Yes | Yes | |
平均輸出功率 (W) | ≥21 | ≥33 | ≥53 | |
單脈沖能量 (mJ) | 0.67 mJ@30KHz | 0.75 mJ@40KHz | 1mJ@50KHz | |
光束質量（M2） | ≤1.6 | ≤1.6 | ≤1.6 | |
光斑直徑 | 6～8 | 6～8 | 6～8 | |
脈沖寬度 | 110～140@30KHz | 110～130@40KHz | 120～150@50KHz | |
重復頻率（kHz） | 30-60 | 40-60 | 50-100 | |
輸出功率調節范圍（%） | 10~100 | 10~100 | 10~100 | |
輸出光隔長度 | 3.2±0.2 | 3.2±0.2 | 3.2±0.2 | |
工作電壓（VDC） | 24±1 | 24±1 | 24±1 | |
輸入功率（20℃）（W） | ＜200 | ＜240 | ＜340 | |
制冷方式 | 風冷 | 風冷 | 風冷 | |
儲存溫度（℃） | -10～60 | -10～60 | -10～60 | |
濕度（%） | 30～85 | 30～85 | 30～85 | |
駿創振鏡激光頭系統技術介紹：
■ 系統使用了位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等，可提供激光運行效率。
■ 差分式光電傳感器檢測馬達轉子的位置，線性度好、漂移量小、分辨率和重復定位精度高。
■ 對10mm鏡片進行負載設計，電機裝配精度高、結構合理、靜摩擦系數和零位偏移量小，確保系統良好的動態特性。
■ 驅動器具有位置和速度超前檢測功能，大大提升整個系統的動態響應性能和掃描速度。
■ 設計有過載、過流和反接保護，使系統的運行更加可靠。
■ 整個系統采用電磁兼容優化設計，信噪比高、抗干擾能力強。
■ 解決了振鏡電機溫度漂移、信號干擾和零位漂移等常見問題。
振鏡是特殊的擺動電機，原理是通電線圈在磁場中產生力矩，與旋轉電機不同，其轉子通過電磁場加復位力矩，大小與轉子偏離平衡位置角度成正比，線圈通過電流時轉子偏轉到一定的角度，電磁力矩與回復力矩大小相等，故不能像普通電機一樣旋轉，只能偏轉，偏轉角與電流成正比。
速度 | |
定位速度(1) | 12000mm/s |
寫入速度(2) | 450cps |
階躍響應時間（全行程1%） | 350us |
階躍響應時間（全行程10%） | 750us |
跟蹤誤差 | ≤110us |
精度及誤差 | |
線性度 | 99.9% |
重復定位精度 | ＜5μRad. |
增益誤差 | ＜5mRad. |
零點偏移（批量原點誤差） | ＜5mRad. |
長時間漂移（連續工作8小時） | ＜0.5mRad. |
比例漂移 | ＜40PPM/℃ |
零點漂移 | ＜15μRad./℃ |
激光輸入孔徑 | 10mm |
控制電路原理：輸入位置信號，電機就會按電壓與角度的轉換比例擺動一定角度。
整個過程采用閉環反饋控制，由位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等五大控制電路共同作用。
| 型號 | JC-GX-20 | JC-GX-30 | JC-GX-50 | JC-GX-100 | |||
|---|---|---|---|---|---|---|---|
| 平均輸出功率 | 20W | 30W | 50W | 100W | |||
| 調制頻率范圍 | 20~200kHZ | 20~200kHZ | 50~200kHZ | 50~200kHZ | |||
| 雕刻線速 | ≤7000mm/s | ||||||
| 打標幅面 | 70×70mm 110×110mm（可選配） | ||||||
| 最小字符高度 | 0.2mm | ||||||
| 重復精度 | ＜24 μrad | ||||||
| 標刻深度 | 0.4mm（視材質而定） | ||||||
| 最小線寬 | 0.06mm（視材料） | ||||||
| 電源 | AC 220V 50KHz | ||||||
| 防護罩 | 選配 | ||||||
備注：駿創激光保留對上述參數更改的權利。若您對機器有特殊要求，我們可專門定制，歡迎來電洽談。
激光 | 20W | 30W | 50W | |
波長 | 1064±5 | 1064±5 | 1064±5 | |
偏振 | 隨機 | 隨機 | 隨機 | |
光隔離器 | Yes | Yes | Yes | |
平均輸出功率 (W) | ≥21 | ≥33 | ≥53 | |
單脈沖能量 (mJ) | 0.67 mJ@30KHz | 0.75 mJ@40KHz | 1mJ@50KHz | |
光束質量（M2） | ≤1.6 | ≤1.6 | ≤1.6 | |
光斑直徑 | 6～8 | 6～8 | 6～8 | |
脈沖寬度 | 110～140@30KHz | 110～130@40KHz | 120～150@50KHz | |
重復頻率（kHz） | 30-60 | 40-60 | 50-100 | |
輸出功率調節范圍（%） | 10~100 | 10~100 | 10~100 | |
輸出光隔長度 | 3.2±0.2 | 3.2±0.2 | 3.2±0.2 | |
工作電壓（VDC） | 24±1 | 24±1 | 24±1 | |
輸入功率（20℃）（W） | ＜200 | ＜240 | ＜340 | |
制冷方式 | 風冷 | 風冷 | 風冷 | |
儲存溫度（℃） | -10～60 | -10～60 | -10～60 | |
濕度（%） | 30～85 | 30～85 | 30～85 | |
速度 | |
定位速度(1) | 12000mm/s |
寫入速度(2) | 450cps |
階躍響應時間（全行程1%） | 350us |
階躍響應時間（全行程10%） | 750us |
跟蹤誤差 | ≤110us |
精度及誤差 | |
線性度 | 99.9% |
重復定位精度 | ＜5μRad. |
增益誤差 | ＜5mRad. |
零點偏移（批量原點誤差） | ＜5mRad. |
長時間漂移（連續工作8小時） | ＜0.5mRad. |
比例漂移 | ＜40PPM/℃ |
零點漂移 | ＜15μRad./℃ |
激光輸入孔徑 | 10mm |
適用材質
1. 大部分的金屬材料，如金、銀、銅、鐵、鋅、鋁、不銹鋼、不銹耐酸鋼等。
2. 硬質塑料，如PE、PP、PVC等，也包括通用工程塑料與特種工程塑料。
應用領域
廣泛應用于電子元器件、五金工具制品、電工產品、日用消費品、傳感器、汽車零配件、3C電子、工藝品、精密器械、禮品飾品、醫療器械、高低壓電器、衛浴行業、電池行業、IT產業等領域。
設備特色
1、可對多種金屬、非金屬資料進行加工。格外對高硬度、高熔點、脆性資料進行符號更顯優勢。
2、歸于非觸摸加工、不損壞商品、無刀具磨損、符號質量好。
3、激光束細、加工資料耗費很小、加工熱影響區小。
4、加工功率高、選用計算機控制、易于完成自動化。
設備特點
速度快(光纖激光打標機數獨一般在≥5000mm/s)
精度高(光纖激光打標機的打標精度在0.001mm，其次溫飄也很小，工作的時候比較穩定)
效果好(光纖激光打標機由于光板細膩，標刻出來的圖形文字底紋也是非常均勻細膩的)
使用壽命超級長(光纖激光打標機的使用壽命最長可以達到10萬小時，算下來有10年之久，基于使用的不同壽命也會不同但是最低也在5年以上)
耗電低(整機功率500瓦 也就是說兩個小時一度電)
無需維護(光纖激光打標機無需任何維護，但是如果使用環境相對較差建議每月擦拭一次聚焦鏡頭)
價格實惠(現在光纖激光打標機價格已經在相對非常低的一個時間段了)
體積小移動方便(光纖激光打標機體積小重量輕移動非常方便)
-
