一、問題現象描述

在使用激光打標機進行文字或圖形打標時,經常會出現打標內容與預期方向相反的情況,主要表現為:

• 文字左右鏡像反轉
• 文字上下顛倒

• 文字同時出現水平和垂直反轉

• 這種情況是軟件出現異常斷電后參數重置了。




二、問題原因分析

文字反向通常是由于振鏡控制參數設置不當導致的,具體可能原因包括:

1. 振鏡運動方向與軟件坐標系不匹配
2. 振鏡1或振鏡2的方向參數設置錯誤
3. 系統參數中振鏡反向設置不正確

三、詳細解決方案(基于EZCAD2軟件)

方法一:通過F3參數調整振鏡方向

1. 進入?yún)?shù)設置界面

   • 打開EZCAD2打標軟件
   • 按鍵盤"F3"鍵打開系統參數設置
   • 或點擊菜單欄"F3參數"→"區域"

2. 調整振鏡方向參數




1.


   • 在參數窗口中找到"區域窗口"部分
   • 找到振鏡方向設置選項:

     振鏡1=X
     振鏡2=Y
     (或相反設置)

   • 嘗試以下組合調整:
     • 將"振鏡1=X"改為"振鏡1=-X"
     • 或?qū)?quot;振鏡2=Y"改為"振鏡2=-Y"
     • 或同時調整兩個振鏡參數

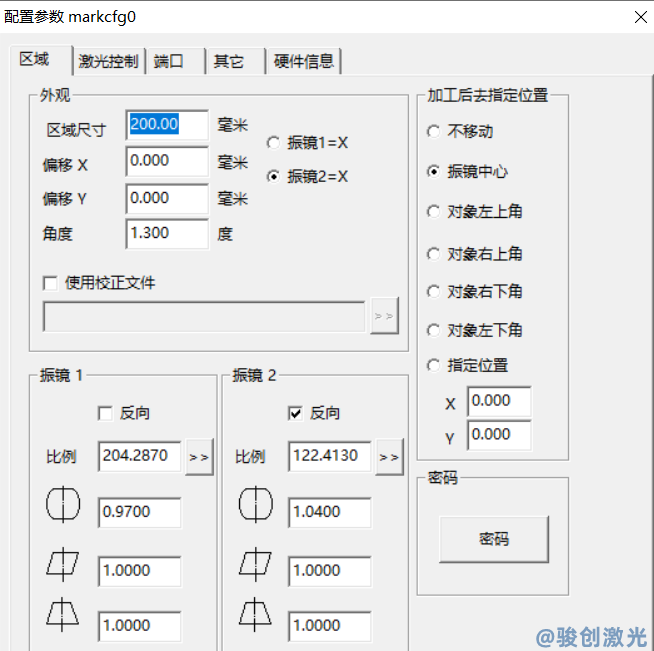

2. 啟用振鏡反向功能

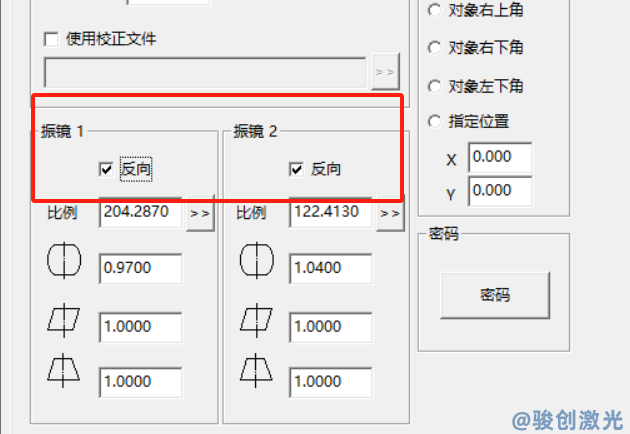

   • 在相同參數頁面找到:

     振鏡1反向
     振鏡2反向

   • 勾選或取消勾選這些選項進行測試
   • 常見有效組合:
     • 僅勾選"振鏡1反向"
     • 僅勾選"振鏡2反向"

     • 同時勾選兩個反向選項




3. 保存并測試

   • 每次調整后點擊"確定"保存設置
   • 重新啟動EZCAD2軟件(部分情況需要)
   • 進行測試打標觀察效果

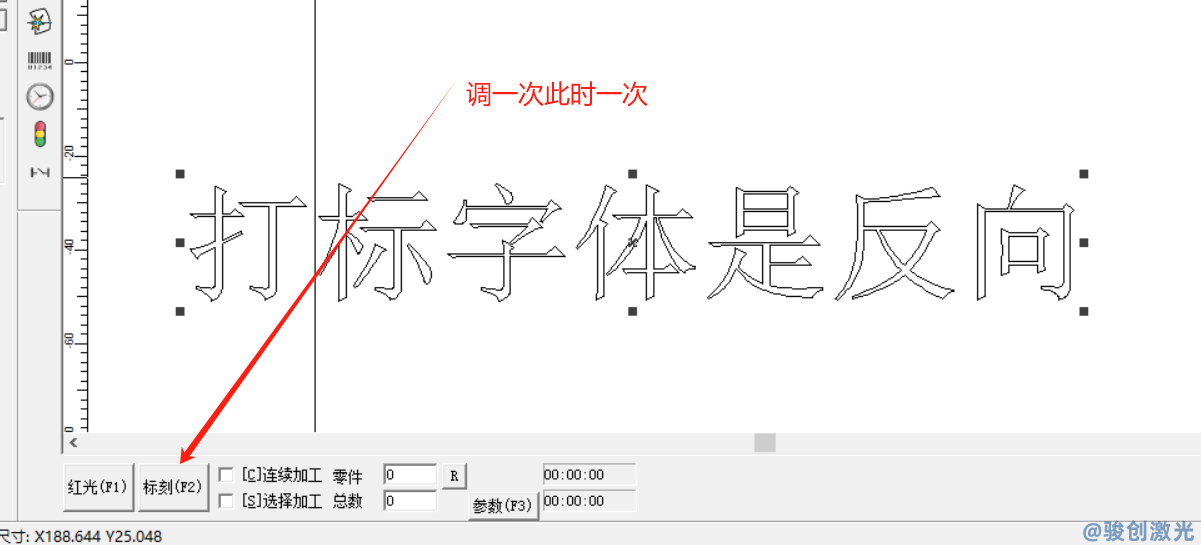

方法二:通過預覽功能驗證調整效果

1. 在調整參數前,先使用軟件的"預覽"功能
2. 觀察紅光預覽方向與實際需要的方向關系
3. 根據預覽效果有針對性地調整參數

四、調整技巧與注意事項

1. 系統化調整方法

   • 建議按照以下順序嘗試:
     1. 先調整振鏡1=X/-X
     2. 再調整振鏡2=Y/-Y
     3. 最后嘗試勾選反向選項
   • 每次只改變一個參數,便于確定具體是哪個參數影響了方向

2. 常見有效組合

   • 文字左右反轉:通常調整振鏡1=X/-X
   • 文字上下顛倒:通常調整振鏡2=Y/-Y
   • 文字完全鏡像:可能需要同時調整兩個振鏡參數

3. 參數備份建議

   • 調整前記錄原始參數值
   • 可以截圖保存當前設置
   • 如調整無效可快速恢復原設置

4. 特殊情況處理

   • 如果調整后出現文字偏移:可能需要同時調整振鏡偏移參數
   • 如果問題仍然存在:檢查打標軟件版本是否為最新

五、不同情況下的解決方案

情況1:文字左右反向(鏡像)

• 主要調整振鏡1=X/-X參數
• 嘗試勾選"振鏡1反向"

情況2:文字上下顛倒

• 主要調整振鏡2=Y/-Y參數
• 嘗試勾選"振鏡2反向"

情況3:文字完全反向(既左右又上下)

• 需要同時調整振鏡1和振鏡2參數

• 可能需要同時勾選兩個反向選項




六、調整后的驗證方法

1. 使用簡單文字測試(如"TEST")
2. 觀察打標結果是否符合預期
3. 如仍不正確,重復調整過程
4. 一般經過3-5次嘗試即可找到正確參數組合

通過以上方法,90%以上的文字反向問題都可以得到解決。關鍵是要系統性地嘗試不同參數組合,并做好每次調整后的效果記錄,這樣可以更快地找到正確的參數設置。
