激光打標機要打標LOGO時，使用矢量圖可以獲得更清晰的邊緣和更精確的打標效果。以下是制作LOGO矢量圖的詳細教程，駿創激光提示下面適用于使用CorelDRAW或Adobe Illustrator等軟件來生成矢量圖。

一、準備LOGO素材（以CDR軟件）

1. 確定LOGO的格式：LOGO源文件可以是圖片（如PNG、JPG）或已經矢量化的文件（如SVG、AI、PDF）。

2. LOGO清晰度：如果使用位圖格式的圖片，確保LOGO的分辨率足夠高，以便后續的矢量化處理更準確。




   一、導入位圖到CorelDRAW

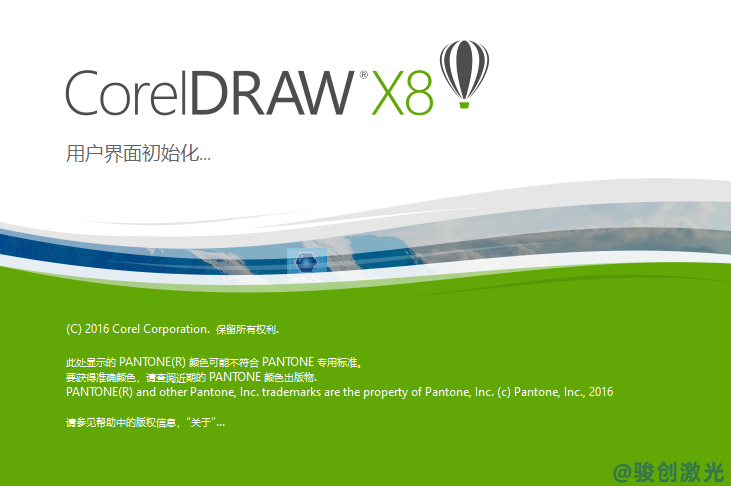

3. 打開CorelDRAW X8：啟動軟件并創建一個新的文檔。
4. 導入位圖：點擊“文件”>“導入”，選擇位圖文件（JPG、PNG等格式），點擊“導入”。

5. 定位圖像：將位圖放置在工作區的適當位置。




   二、選擇位圖并進入輪廓描摹模式

6. 選擇位圖：點擊位圖以選中它。
7. 進入輪廓描摹功能：

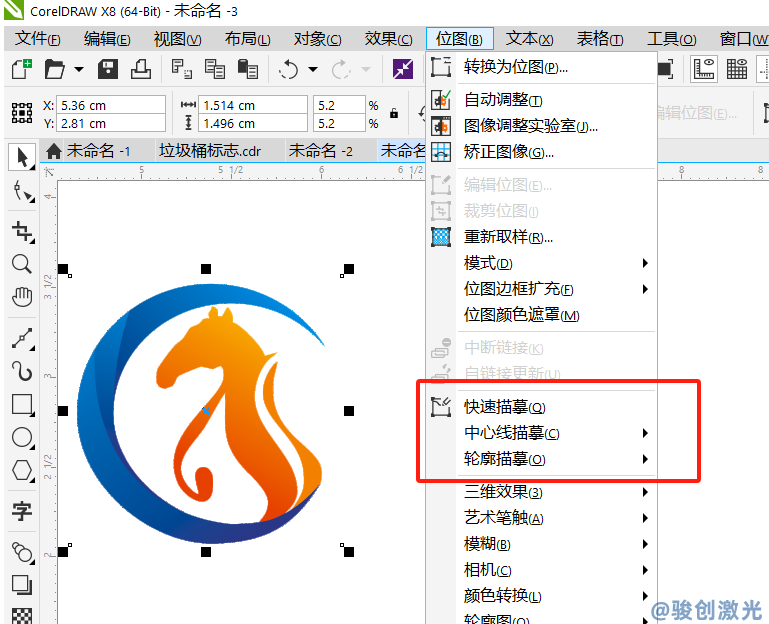

   1. 在頂部菜單欄中選擇“位圖”>“輪廓描摹”（Trace Bitmap）。
   2. 點擊“輪廓描摹”后，會彈出一個對話框，提供多種跟蹤選項。

   三、選擇合適的輪廓描摹選項

8. CorelDRAW X8提供了不同的輪廓描摹方法，您可以根據位圖的復雜度選擇合適的模式。常見的有以下幾種：

9. 簡易線條（Outline Trace）：

   1. 適用于圖像中只有簡潔、清晰邊緣的位圖，如黑白LOGO、標志等。
   2. 適合于有明顯輪廓的圖像。

10. 詳細圖形（Detailed Logo）：

    1. 適用于圖形比較復雜、包含多種細節的LOGO或插圖。
    2. 該模式會保留更多細節，但可能需要較多的后期調整。

11. 照片輪廓描摹（Photo Trace）：

    1. 適用于彩色位圖或照片，CorelDRAW會根據不同的色彩進行輪廓描摹。
    2. 可選擇更復雜的色調和細節。

12. 單色輪廓描摹（Single Color Trace）：

    1. 如果您希望將彩色圖像轉換為單色輪廓，可以選擇此選項。

13. 高質量圖像（High Quality Image）：

    1. 適用于細節復雜的圖像，使用此選項可以獲得更高精度的描摹。

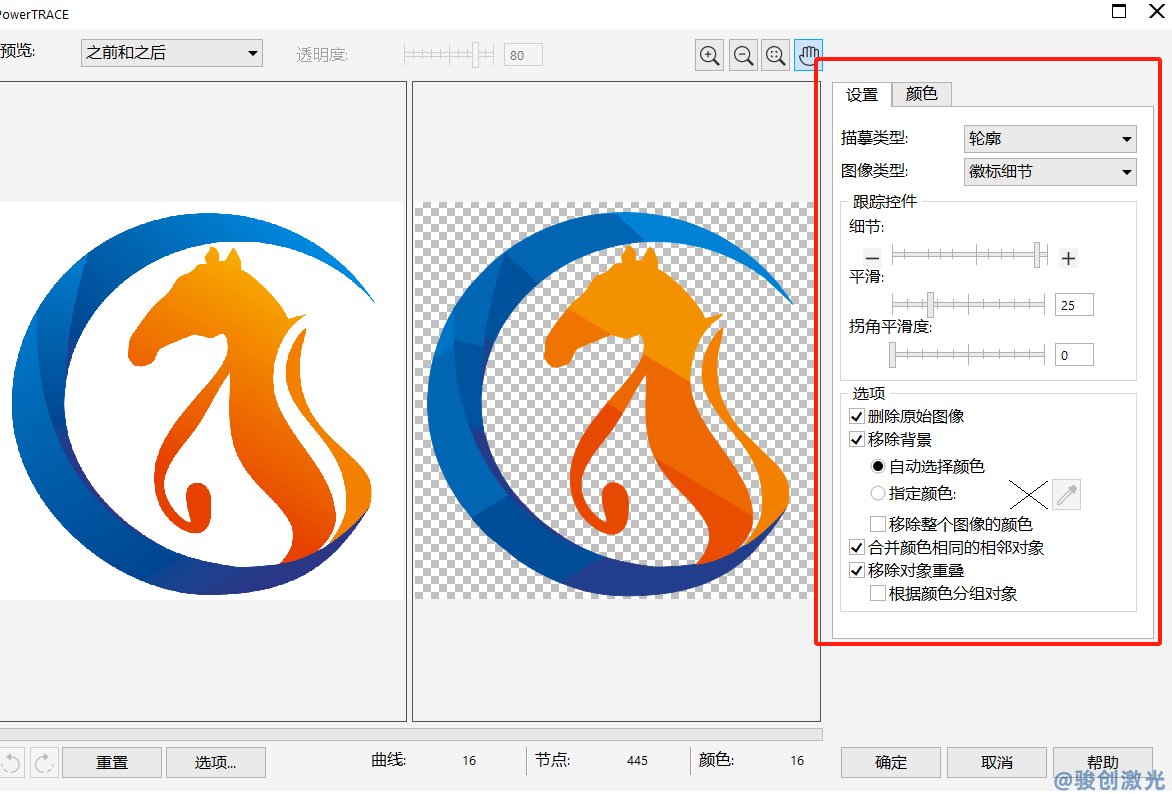

    四、調整輪廓描摹參數

14. 根據選擇的輪廓描摹選項，CorelDRAW會自動生成一個初步的矢量圖。您可以通過調整以下參數來優化描摹效果：

15. 精細度（Detail）：
    1. 控制矢量圖中保留的細節數量。提高精細度可以保留更多的圖像細節，但文件也會更大。
16. 平滑度（Smoothing）：
    1. 影響生成路徑的平滑度。增大平滑度可以使圖像更加平滑，但可能會丟失一些細節。
17. 噪點減少（Reduce Noise）：
    1. 適用于去除圖像中的雜點，適合處理低質量或有噪點的圖片。
18. 顏色數量（Color Count）：

    1. 如果處理的是彩色圖像，可以控制轉化后矢量圖的顏色數量，減少顏色數量有助于簡化矢量圖。




    五、查看輪廓描摹結果并調整

19. 查看預覽：在調整參數后，點擊“預覽”查看描摹效果。如果滿意，可以點擊“確定”來應用修改。
20. 取消群組：
    1. 描摹完成后，生成的矢量圖仍然是一個群組對象。如果需要編輯單獨的元素，可以選擇“對象”>“取消群組”以分離路徑。
21. 修剪或刪除不需要的部分：如果有多余的部分或不需要的細節，可以使用“形狀工具”進行編輯，刪除或調整路徑。

    六、保存并導出為矢量格式

22. 保存為CorelDRAW文件（CDR）：
    1. 如果只需要保存為CorelDRAW文件，點擊“文件”>“保存”即可。

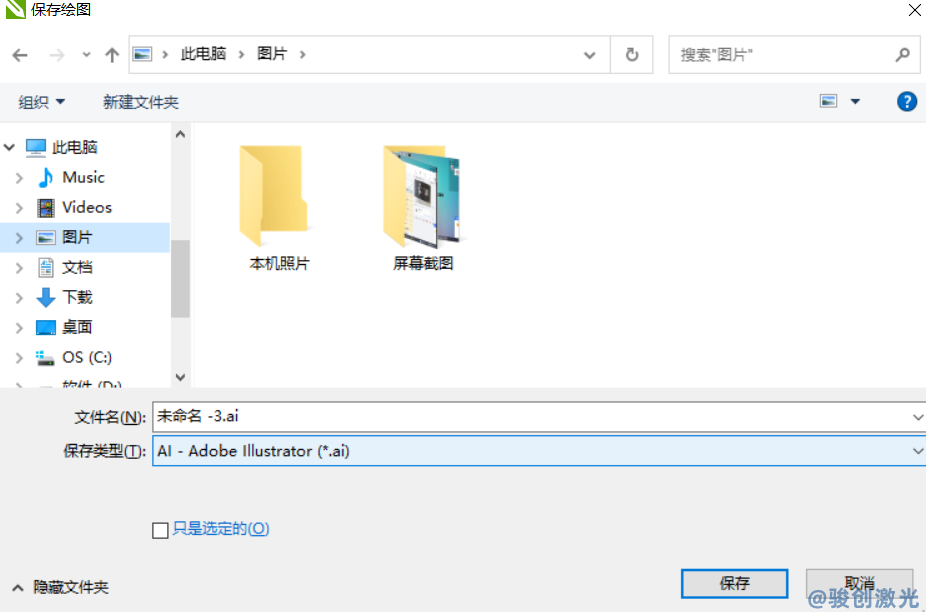

23. 導出為其他矢量格式：
    1. 用于駿創激光ezcad2打標機，可以將文件導出為其他格式（如SVG、AI、等）。
    2. 點擊“文件”>“導出”，選擇適合的矢量格式。常見的選擇包括：
       1. SVG：適用于Web和激光打標機等用途。
       2. AI：用于Adobe Illustrator等矢量編輯軟件。
       3. EPS：適用于印刷和設計工作中廣泛使用的矢量格式。

六、導入EzCad軟件進行打標設置

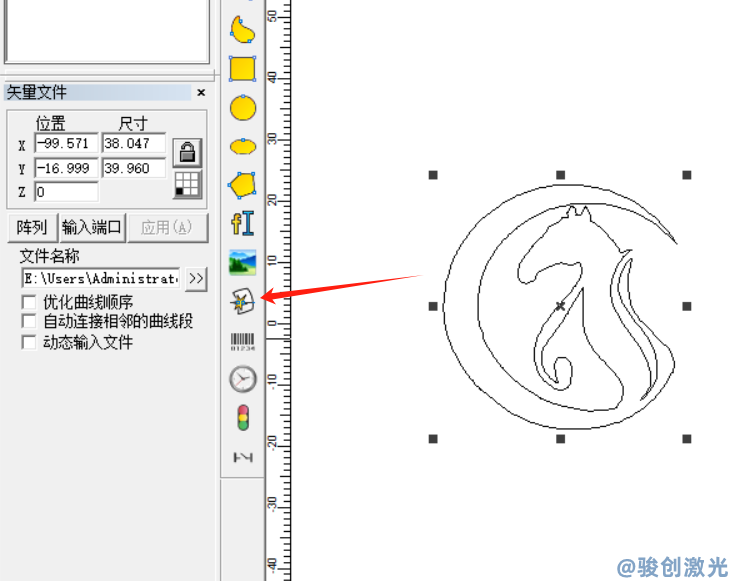

1. 打開EzCad，并將保存的矢量文件（SVG、DXF等格式）導入。

   • 在EzCad中選擇“文件”>“導入”，找到并選擇矢量文件。

   • LOGO會出現在工作區域內，可以拖動調整位置和大小。




2. 調整打標參數：

   • 設置打標功率、速度、頻率等參數，具體設置根據材料而定。
   • 使用**填充（Hatch）**功能將LOGO內的路徑填充，以確保LOGO的每個區域都能被激光均勻打標。

3. 預覽并開始打標：

   • 點擊“紅光預覽”查看LOGO的位置，確保正確。
   • 最后，點擊“Mark”按鈕，開始激光打標LOGO。

七、LOGO矢量化的注意事項

• 精細度：LOGO的路徑要精細，過粗的線條可能會導致打標邊緣毛糙。
• 路徑簡化：矢量化后可以適當簡化路徑，減少節點，以提高打標速度和效果。
• 文件格式：導出為激光打標軟件支持的格式，常用的為DXF和SVG格式。

駿創激光表示通過以上步驟，可以將LOGO矢量化并導入激光打標機，實現高精度的LOGO打標效果。矢量LOGO可以確保在不同尺寸下的清晰度，且適用于不同材料和圖案的激光打標需求。
