EZCAD位圖轉換矢量圖教程
- 發表時間:2024-02-14
- 來源:駿創激光官網
- 閱讀:次
大家都知道矢量圖是由線條組成,再打標機系統ezcad里使用矢量圖打標的速度非???,也非常清晰,而位圖是由像素點組成,相對來說打標的速度非常的慢,如果打印位圖的速度是1分鐘一個,打矢量圖的速度就只有5秒鐘,下面我們就利用cdr軟件把位圖轉換成矢量圖。

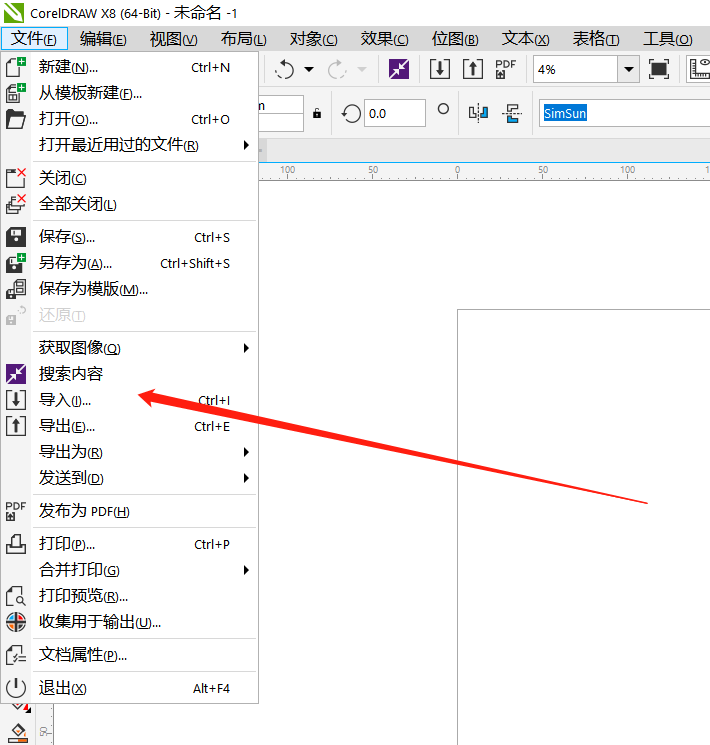

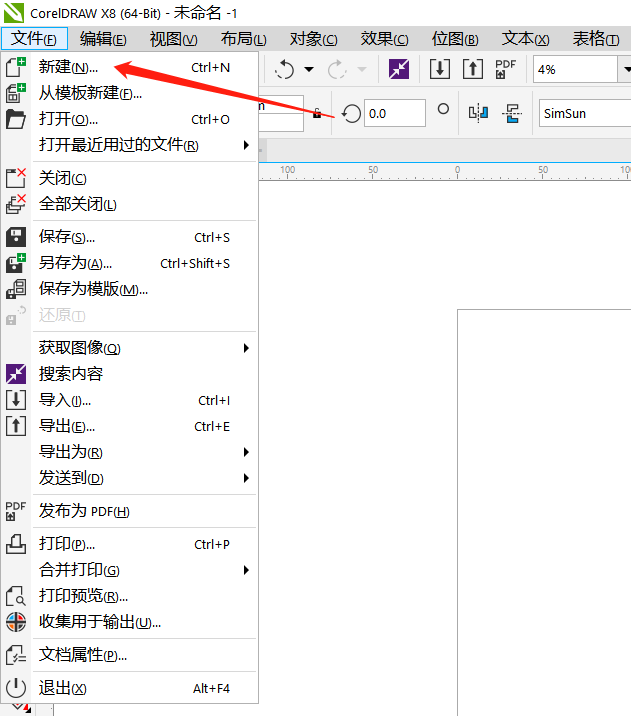

1、首先打開cdr軟件再導入位圖,可以直接將位圖導入cdr軟件,或進入軟件后打開文件-新建文檔-點擊打開,再使用快捷鍵ctrl+o導入,或者接著點擊文件,選擇導入按鈕。

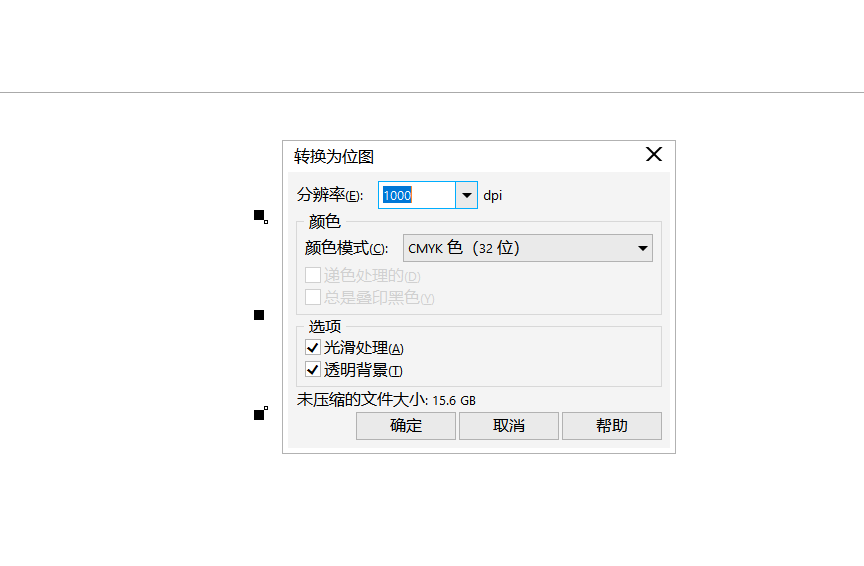

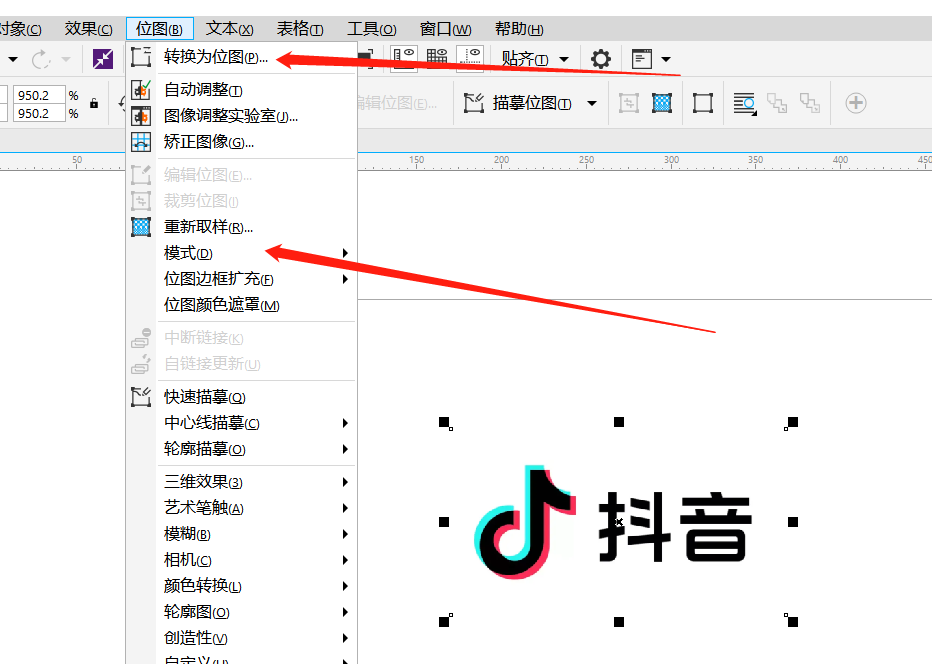

2、導入位圖后,先將圖片調整到合適的大小,選擇圖片后點擊頂部菜單里的位圖,接著點擊【轉換為位圖】,分辨率改為1000-2000dpi,勾選光滑處理,勾選透明背景,點擊確定。

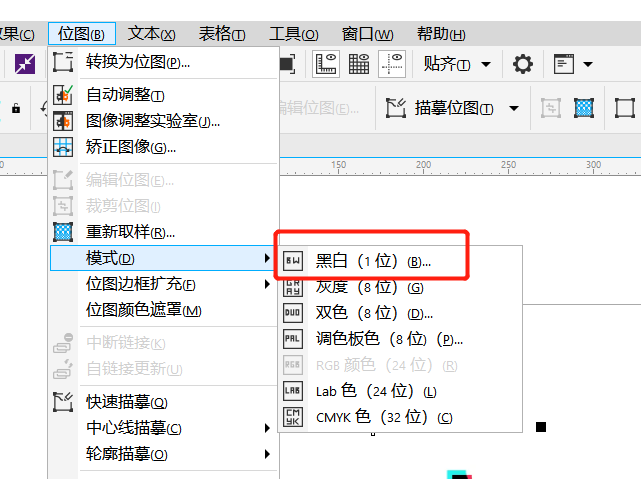

3、再接著點擊位圖-點擊【模式】-【黑白(1)位】,再點擊轉換方法為【線條圖】,值閥根據自己的實際效果去調整,然后點擊確定。

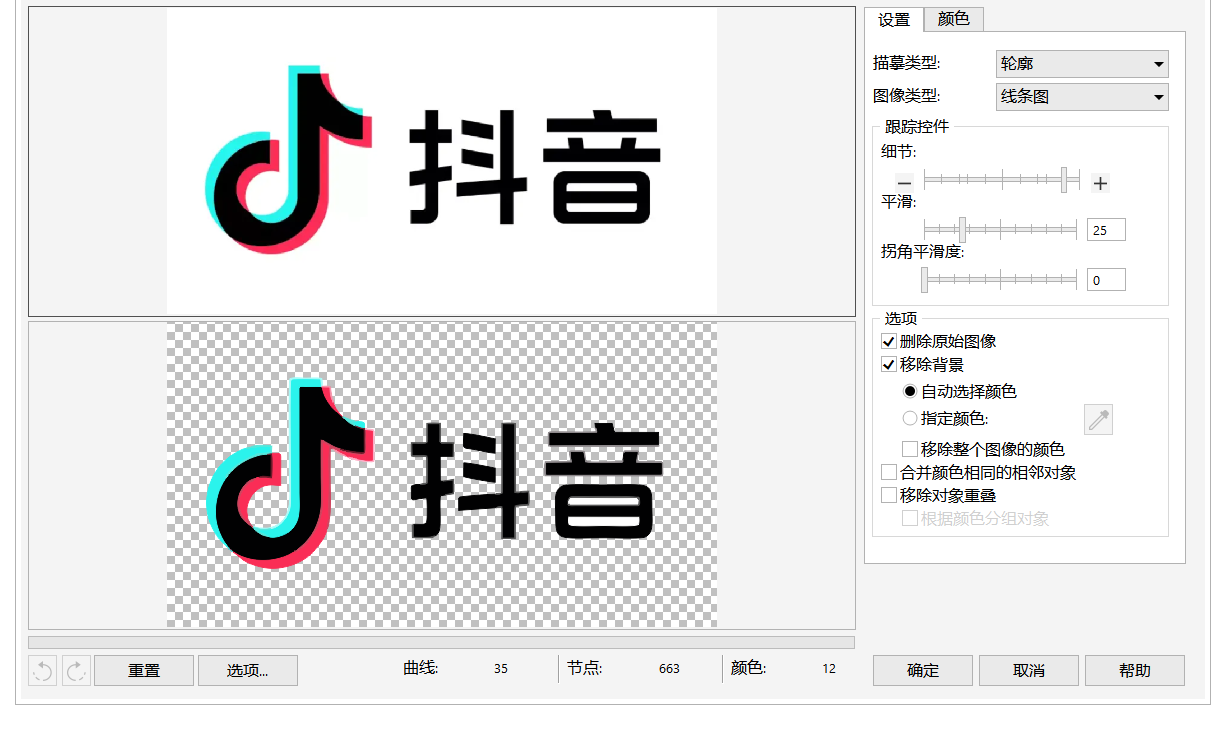

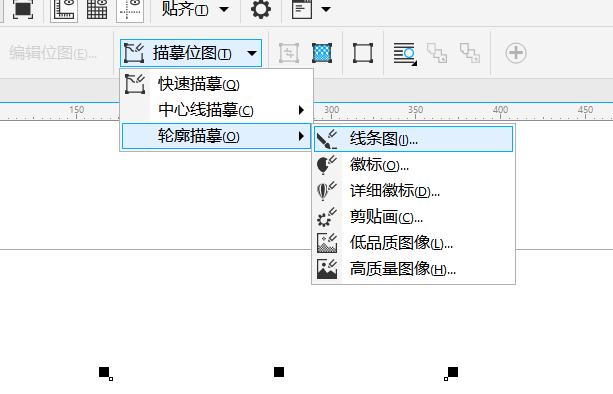

4、接著點擊菜單里的【描摹位圖】-【輪廓描摹】-【線條圖】-點擊縮小位圖,接著會出現一個窗口,等待它加載完成。
5、得到一個清晰的矢量圖后,我們便可以再將這個圖保存下來了。下面我們直接另存為plt或者ai。
上面就是位圖轉換成矢量圖,直接點開ezcad導入矢量文件,接著把圖按照我們的要求調整大小尺寸,或者填充,再接著調整我們需要的打標參數,速度和功率,這樣我們就完成了一套位圖轉換矢量圖的方法了。
在轉換中可能還會遇到一些問題。比如說里面有些線條我們不想要,這個時候可以將這個矢量文件解散群組,讓它變成多個線條的組合,我們再將不要的線條去掉就行了。
上面就是駿創激光給大家介紹的EZCAD位圖轉換矢量圖教程,希望可以幫助到您解決激光打標機的問題。
