激光打標機場鏡參數對照表
- 發表時間:2024-12-17
- 來源:駿創激光官網
- 閱讀:次
| 場鏡型號 | 工作區域(打標范圍) | 焦距 | 光斑直徑(μm) | 適用場景 |
|---|---|---|---|---|
| F160 | 110mm × 110mm | 160 | 20 - 30 | 小范圍精細打標 |
| F210 | 150mm × 150mm | 210 | 25 - 35 | 中等范圍打標 |
| F254 | 175mm × 175mm | 254 | 30 - 40 | 較大范圍打標 |
| F330 | 220mm × 220mm | 330 | 35 - 45 | 更大范圍打標 |

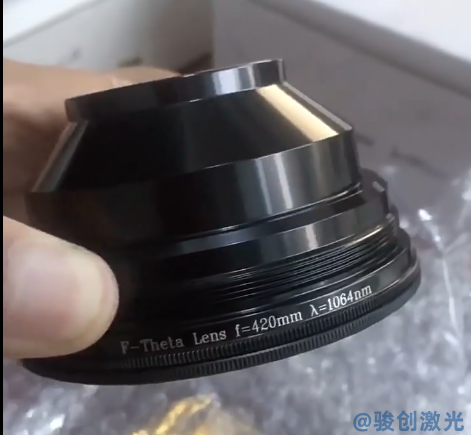

| F420 | 300mm × 300mm | 420 | 40 - 60 | 大范圍打標,精度稍降低 |
| F500 | 350mm × 350mm | 500 | 50 - 70 | 超大范圍打標,適合簡易標記 |
場鏡的主要參數說明
工作區域(打標范圍)
- 指激光打標機能加工的最大平面范圍,隨著焦距的增加,打標范圍變大。
焦距
- 焦距越長,打標范圍越大,但聚焦后的激光光斑也會變大,導致能量密度下降。
光斑直徑(μm)

- 焦點處的激光光斑尺寸,焦距越短,光斑越小,打標精度越高。
- 短焦場鏡(如 F160)適合精細打標;長焦場鏡(如 F420、F500)適合大范圍但精度略低的打標。
適用場景
- F160、F210:適合精細雕刻、二維碼標記、小型工件。
- F330、F420:適合大幅面打標,如銘牌、標識牌。
F500:適合大范圍、低精度需求的簡單標記或加工。

選用場鏡的原則
根據打標范圍選擇:
- 小范圍打標:選用 F160 或 F210。
- 大范圍打標:選用 F330、F420 或 F500。
根據精度要求選擇:
- 高精度:選用短焦距場鏡(F160、F210)。
- 低精度、大幅面:選用長焦距場鏡(F330 以上)。
根據能量密度需求:
- 短焦距的場鏡光斑小,能量密度高,適合金屬雕刻。
長焦距場鏡光斑大,能量密度低,適合簡單標記。

總結
- F160:110mm × 110mm,小范圍、高精度打標。
- F210:150mm × 150mm,常用中等范圍打標。
- F330 以上:適用于大范圍、較低精度的打標。
根據你的實際打標需求(如精度、打標面積)選擇合適的場鏡型號,以達到最優的加工效果。
