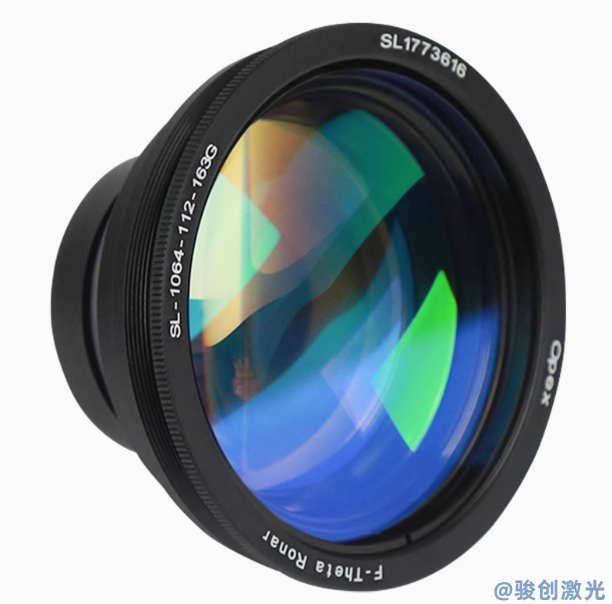

0W激光打標機配不同場鏡時，輸出功率不會直接受到場鏡的影響，但能量密度和打標效果會發(fā)生變化，因為不同場鏡改變了激光的光斑直徑和打標范圍。場鏡的焦距越長，激光的光斑越大，單位面積的能量密度會降低，從而影響加工效果。

20W激光打標機場鏡與輸出功率效果參考表

輸出功率與能量密度的關系

• 激光打標的實際效果與功率輸出和能量密度有關：




  • 能量密度 = 輸出功率 ÷ 光斑面積。
  • 光斑直徑增大，能量密度會下降，即使輸出功率仍為20W，打標效果會變弱。

• 短焦場鏡（如 F160）聚焦效果好，光斑小，能量密度高，適合精細和深度雕刻。

• 長焦場鏡（如 F330、F420）光斑較大，能量密度降低，更適合大范圍淺標記。

示例說明

1. 使用 F160 場鏡：

   • 光斑直徑小，能量密度最高，20W 激光輸出可以輕松實現(xiàn)金屬深度打標。

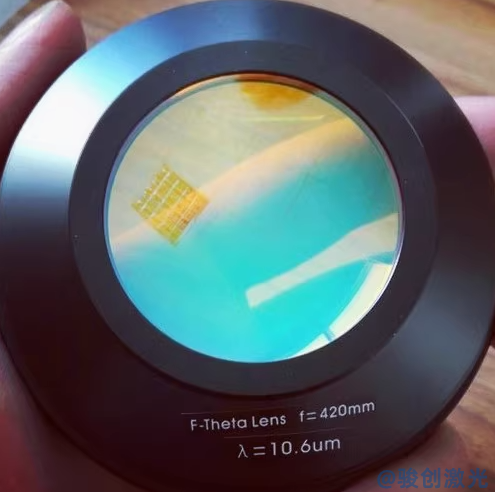

2. 使用 F420 場鏡：

   • 光斑直徑變大，能量分散，輸出功率雖仍為20W，但能量密度大幅下降，打標深度淺且速度較慢。

注意事項

1. 場鏡焦距越大，光斑越大，打標效果越弱。

   • 短焦距場鏡適合小范圍高精度打標。

   • 長焦距場鏡適合大范圍但精度較低的打標。




2. 功率設置與場鏡配合：

   • 對于長焦距場鏡（F330及以上），可以通過降低打標速度、增加填充密度來彌補能量密度下降的問題。

3. 實際功率測量：

   • 理論上，場鏡不會直接降低輸出功率，但實際光路中的反射和透過率可能造成功率損耗。

• F160 場鏡：高能量密度，適合小范圍深雕。
• F210/F254 場鏡：中等能量密度，平衡范圍與深度。
• F330 以上場鏡：低能量密度，適合大范圍淺標記。
  即便激光器的輸出功率保持20W，實際打標效果與場鏡焦距導致的光斑大小和能量密度密切相關。
