在使用駿創激光打標軟件EzCad2進行陣列打標時，可以實現對多個目標區域的快速打標，適用于大批量的流水線生產。陣列功能可以在一個工件或一個工作區域內將單個標記內容自動復制成多行多列，從而提高打標效率。以下是EzCad2中陣列功能的詳細教程：

一、打開EzCad2軟件并準備打標內容

1. 打開EzCad2軟件，確保激光打標機已連接并正常運行。
2. 在EzCad2中輸入或?qū)肽阆胍驑?biāo)的內容，可以是文本、二維碼、條形碼、圖案等。

3. 調整內容的字體、大小、位置等，確保單個內容的打標效果和位置正確。




二、啟用陣列功能

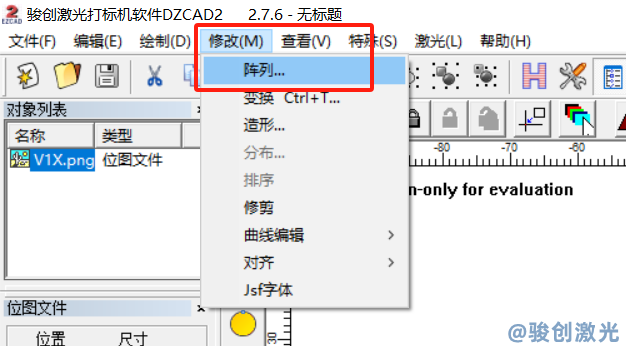

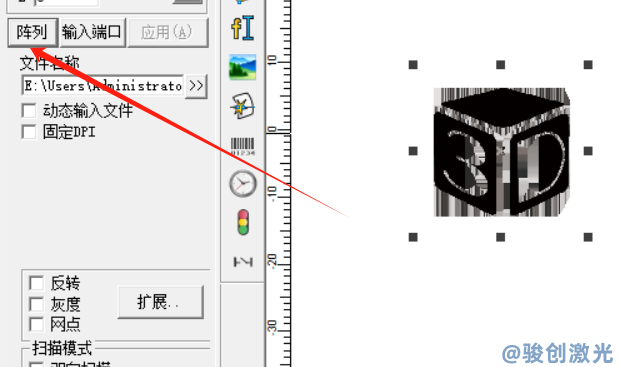

1. 選擇打標內容后，在軟件界面的頂部修改菜單找到陣列（Array）選項，或者在左側的對象屬性左側“陣列”按鈕。

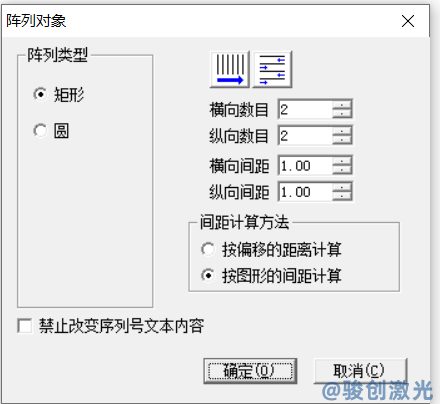

2. 點擊陣列選項，會出現陣列設置面板，在這里可以設置陣列的行、列、間距等參數。

三、設置陣列參數

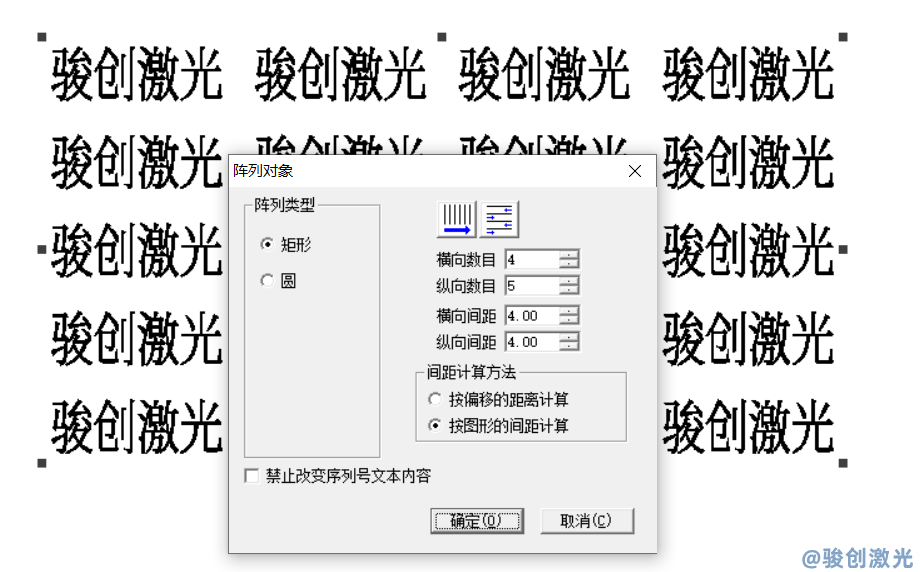

在陣列面板中，可以根據需要設置以下參數：

1. 行和列的數量

• （行數X）：設置打標內容需要復制的行數。
• （列數Y）：設置打標內容需要復制的列數。

2. 行間距和列間距

• 行間距X：設置每行之間的間距，通常以毫米為單位。行間距決定了每一行內容之間的垂直距離。
• 列間距Y：設置每列之間的間距，通常也以毫米為單位。列間距決定了每一列內容之間的水平距離。

注意：行和列的間距應根據打標區域和內容大小調整，以免陣列內容過密或過疏。

四、調整整體陣列位置

設置好行數、列數和間距后，可以在工作區域內通過拖動整體陣列內容來調整位置。確保陣列內容位于工作區域的中心或其他所需位置，以便打標機能夠完整覆蓋陣列范圍。

五、預覽打標位置

在正式打標前，可以通過紅光預覽功能來確認陣列的實際位置：

1. 點擊紅光按鈕，激光打標機會在工作區域內用紅光顯示陣列的大致位置和形狀。
2. 觀察預覽，確保陣列位置正確且不超出打標范圍。
3. 如有偏差，可以通過調整陣列或重新設置間距等參數進行修正。

六、開始打標

1. 確認設置正確后，點擊“F3標刻”按鈕（Mark）進行陣列打標。

2. 打標機會按照陣列設置的行、列和間距，依次打標每個單元，直到陣列打標完成。




七、保存陣列設置

如需多次使用相同陣列設置，可以在EzCad2中將打標內容和陣列參數保存為ezd文件。保存文件后，下次直接導入即可，省去重新設置的時間。

示例：常見陣列設置參考

假設需要在50mm×50mm的區域內打標4行5列的內容，單個內容大小為5mm×5mm?？蓞⒖家韵略O(shè)置：

• 行數：4
• 列數：5
• 行間距：10mm
• 列間距：10mm

• 陣列位置：設置在工作區域中心




通過以上步驟，即可在EzCad2中實現快速準確的陣列打標，提高批量生產的效率。以上就是駿創激光為大家提供的教程，希望可以幫助到大家！
