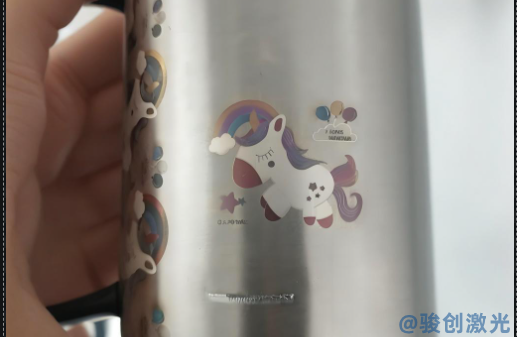

激光打標(biāo)機(jī)打出彩色標(biāo)記是一種較為高級(jí)的打標(biāo)工藝，通常需要用光纖激光打標(biāo)機(jī)在不銹鋼等特定材料上實(shí)現(xiàn)。這種工藝的原理是通過(guò)激光的不同參數(shù)設(shè)置來(lái)改變金屬表面氧化層的厚度，從而呈現(xiàn)出多種色彩效果。以下是實(shí)現(xiàn)彩色激光打標(biāo)的教程和關(guān)鍵步驟。

一、選擇適合的激光打標(biāo)機(jī)

彩色激光打標(biāo)效果對(duì)設(shè)備的要求較高，通常使用駿創(chuàng)MOPA光纖激光打標(biāo)機(jī)，因?yàn)檫@種激光打標(biāo)機(jī)的脈沖寬度可調(diào)，可以實(shí)現(xiàn)不同脈寬的細(xì)致控制，為彩色打標(biāo)提供更豐富的調(diào)節(jié)空間。普通光纖激光打標(biāo)機(jī)因其脈寬固定，通常難以達(dá)到彩色效果。

二、選擇適合的材料

彩色激光打標(biāo)的效果通常只能在少數(shù)材料上實(shí)現(xiàn)，以不銹鋼效果最佳。鈦合金等材料也可以呈現(xiàn)出一些彩色效果，但效果相對(duì)不穩(wěn)定。在進(jìn)行彩色打標(biāo)前，確保材料表面干凈、無(wú)氧化層，以免影響色彩呈現(xiàn)。

三、調(diào)節(jié)激光打標(biāo)機(jī)參數(shù)

彩色激光打標(biāo)的關(guān)鍵在于對(duì)激光功率、脈沖頻率、打標(biāo)速度和脈寬等參數(shù)的精確調(diào)節(jié)。每一種顏色對(duì)應(yīng)一組特定的參數(shù)，以下是幾個(gè)主要參數(shù)的調(diào)整方法：

1. 激光功率

激光功率直接影響色彩的明暗程度。一般來(lái)說(shuō)，功率越低，顏色越淺；功率越高，顏色越深?？梢栽?0%至60%的功率范圍內(nèi)進(jìn)行細(xì)微調(diào)整，逐步測(cè)試找到理想的色彩效果。

2. 脈沖頻率

脈沖頻率的調(diào)整對(duì)色彩變化影響較大，一般在10kHz至200kHz之間調(diào)節(jié)。較低的頻率通常會(huì)產(chǎn)生藍(lán)、綠等冷色調(diào)，而較高頻率則可能產(chǎn)生紅、黃等暖色調(diào)。具體的頻率參數(shù)需要在不同顏色的需求下多次實(shí)驗(yàn)和微調(diào)。

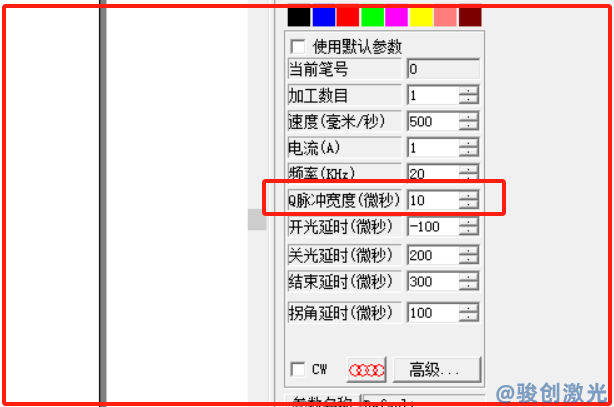

3. 脈寬調(diào)整

MOPA激光器的可調(diào)脈寬功能是實(shí)現(xiàn)彩色打標(biāo)的核心。脈寬決定了激光在金屬表面停留的時(shí)間，進(jìn)而影響到氧化層的厚度，從而產(chǎn)生不同的顏色。一般在200ns至250ns之間，較寬的脈寬能生成較深的顏色，較窄的脈寬則產(chǎn)生淺色效果。

4. 打標(biāo)速度

打標(biāo)速度越慢，激光在材料表面的停留時(shí)間越長(zhǎng)，打標(biāo)效果越深、顏色越濃郁。通常打標(biāo)速度可以在100-500mm/s范圍內(nèi)調(diào)整。不同顏色可能需要不同的打標(biāo)速度，可以通過(guò)慢速反復(fù)疊加來(lái)控制色彩的層次。

四、不同顏色的參考參數(shù)

以下是一些常見(jiàn)顏色的參考參數(shù)（以不銹鋼為例，具體參數(shù)因設(shè)備不同有所差異）：

• 藍(lán)色：功率 15%-20%，頻率 30-60kHz，脈寬 200-250ns，速度 200-300mm/s
• 綠色：功率 10%-15%，頻率 50-80kHz，脈寬 200-250ns，速度 200-400mm/s
• 紅色：功率 20%-25%，頻率 70-100kHz，脈寬 250-300ns，速度 100-300mm/s
• 黃色：功率 15%-20%，頻率 60-80kHz，脈寬 200-250ns，速度 200-400mm/s
• 紫色：功率 10%-15%，頻率 40-50kHz，脈寬 150-200ns，速度 200-300mm/s

注意，以上參數(shù)僅供參考，具體顏色呈現(xiàn)效果會(huì)因設(shè)備、材料及環(huán)境等因素而有所不同，因此建議通過(guò)實(shí)驗(yàn)調(diào)整每個(gè)參數(shù)以達(dá)到最佳效果。

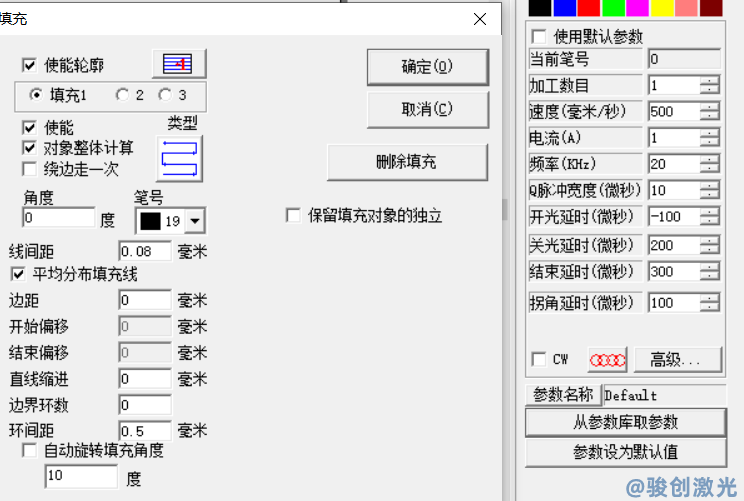

五、優(yōu)化填充方式和間距

彩色激光打標(biāo)的填充方式直接影響顏色均勻性，建議采用“線性填充”或“交叉填充”以獲得均勻的效果。填充間距的設(shè)置可以在0.02mm到0.05mm之間，通過(guò)較小的間距來(lái)增加打標(biāo)的飽滿度和顏色的均勻性。

六、冷卻控制

在進(jìn)行彩色打標(biāo)時(shí)，激光高頻次作用在材料表面會(huì)產(chǎn)生熱量，容易導(dǎo)致材料變色不均勻。因此，可以使用輔助冷卻裝置，如冷風(fēng)扇來(lái)冷卻材料表面，防止因熱量積累而導(dǎo)致顏色失真。

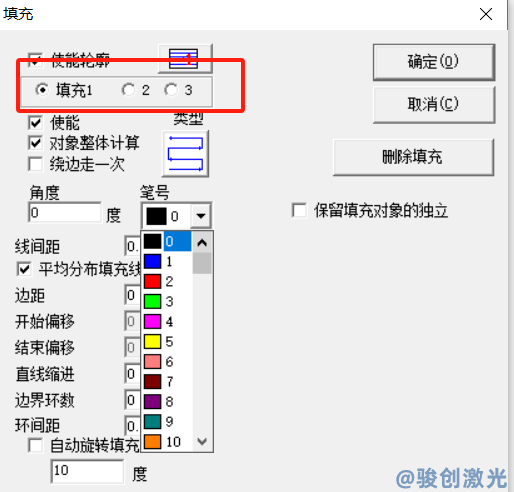

七、分層疊加

為使顏色更鮮艷和穩(wěn)定，可以采用分層疊加的方式，即在同一區(qū)域多次打標(biāo)。每一層可以稍微調(diào)整一下功率和頻率參數(shù)，這樣可以增加顏色的層次感，使其更加鮮亮，在dezcd2中通常是用疊加填充方式來(lái)解決。

八、測(cè)試與記錄

由于彩色激光打標(biāo)需要在不同參數(shù)之間反復(fù)試驗(yàn)，因此建議在初次打標(biāo)前進(jìn)行小樣本的測(cè)試，并記錄下每種顏色的最佳參數(shù)組合，以便后續(xù)快速參考和應(yīng)用。

注意事項(xiàng)

1. 參數(shù)調(diào)節(jié)范圍控制：過(guò)高的功率或頻率可能導(dǎo)致顏色失真甚至燒焦材料，因此在測(cè)試時(shí)逐步微調(diào)。
2. 材料表面清潔：在打標(biāo)前確保材料表面無(wú)油污或氧化層，以防影響色彩呈現(xiàn)。
3. 設(shè)備維護(hù)：彩色打標(biāo)對(duì)設(shè)備要求較高，確保光路和鏡片清潔，定期維護(hù)激光打標(biāo)機(jī)的光學(xué)組件，以保證打標(biāo)質(zhì)量。

通過(guò)以上方法和參數(shù)調(diào)整，可以實(shí)現(xiàn)理想的彩色激光打標(biāo)效果。在實(shí)際操作中，由于材料、環(huán)境和激光設(shè)備的差異，具體參數(shù)可能需要進(jìn)一步優(yōu)化和調(diào)整。
