激光打標(biāo)機(jī)進(jìn)行深度打標(biāo)（即加深打標(biāo)效果）需要在設(shè)置中進(jìn)行一系列調(diào)整，以確保激光的能量在材料表面產(chǎn)生更深的刻痕。這一過程不僅影響打標(biāo)效果，還會對效率和設(shè)備性能產(chǎn)生影響。駿創(chuàng)激光表示掌握合理的打深方法能有效提升打標(biāo)質(zhì)量。以下是激光打標(biāo)機(jī)進(jìn)行深度打標(biāo)的詳細(xì)教程：

一、功率調(diào)節(jié)

功率是影響激光打標(biāo)深度的重要因素。一般來說，增加激光功率可以增加激光束對材料的沖擊力，從而加深打標(biāo)效果。不過，功率過高可能會損傷材料或?qū)е逻吘壸兊么植?，因此?yīng)逐步調(diào)整功率，通常在10%到100%的范圍內(nèi)逐步增大，直到達(dá)到理想深度為止。

二、重復(fù)次數(shù)（Pass數(shù)）

為了達(dá)到更深的打標(biāo)效果，可以設(shè)置激光多次重復(fù)打標(biāo)（Pass數(shù)）。通過對同一區(qū)域進(jìn)行多次打標(biāo)，逐層去除材料表面，能夠逐步加深刻痕。通常來說，增加打標(biāo)次數(shù)可以顯著加深標(biāo)記，但每次間隔時(shí)間不宜過短，以避免材料過熱而變形。

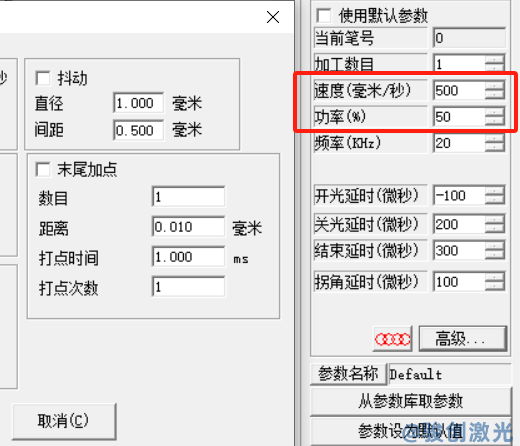

三、打標(biāo)速度調(diào)整

激光打標(biāo)機(jī)的打標(biāo)速度越慢，激光在材料表面停留的時(shí)間越長，能量聚集更充分，打標(biāo)深度也就越深。因此，在深度打標(biāo)時(shí)，可以適當(dāng)降低速度。建議從較慢速度（如500-1000mm/s）開始，逐步測試效果。注意不要將速度調(diào)得過慢，以免材料受熱面積過大導(dǎo)致燒焦或形變。

四、激光頻率設(shè)置

激光頻率是影響深度打標(biāo)的另一重要參數(shù)。高頻率激光的打標(biāo)效果更平滑，適合淺標(biāo)記，而低頻率的激光脈沖在材料表面產(chǎn)生的沖擊力更大，有助于打深。一般來說，深度打標(biāo)時(shí)可適當(dāng)降低頻率（如20-30kHz），以達(dá)到更好的深度效果。

五、焦距調(diào)節(jié)

焦距決定了激光束的集中程度，打深標(biāo)記時(shí)可以將焦距調(diào)至略微離焦（通常在正負(fù)0.1mm內(nèi)）狀態(tài)。離焦有助于激光能量更均勻地分布在材料表面，從而加深打標(biāo)痕跡。此外，離焦能夠增大打標(biāo)面積，避免深度打標(biāo)時(shí)因激光集中過高而損傷材料。

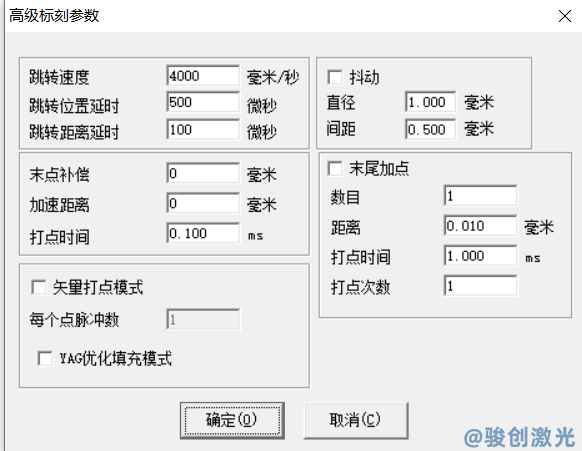

六、打標(biāo)填充方式

在進(jìn)行深度打標(biāo)時(shí)，填充方式會影響最終效果。一般采用“線性填充”或“交叉填充”可以更均勻地對目標(biāo)區(qū)域進(jìn)行覆蓋。交叉填充可以確保每一層材料均勻去除，打標(biāo)效果更深且光滑。此外，調(diào)整填充間距（一般在0.02mm到0.1mm之間）也能增加打標(biāo)深度，間距越小，能量集中度越高，打標(biāo)更深。

七、冷卻方式

在深度打標(biāo)過程中，激光集中在材料表面可能產(chǎn)生較高的熱量，導(dǎo)致材料過熱而影響標(biāo)記質(zhì)量。建議在打標(biāo)過程中配備適當(dāng)?shù)?strong>冷卻裝置（如冷風(fēng)扇或水冷設(shè)備），控制材料表面溫度，以防止熱量積累和材料變形，確保打標(biāo)效果一致。

八、材料的選擇和特性

不同材料對激光的吸收率不同，因此在進(jìn)行深度打標(biāo)前，了解材料特性非常重要。一般來說，金屬材料（如不銹鋼、鋁合金、銅等）適合深度打標(biāo)，而塑料、木材等非金屬材料因其熔點(diǎn)較低，不宜進(jìn)行過深打標(biāo)，否則容易變形或燒焦。

九、測試與優(yōu)化

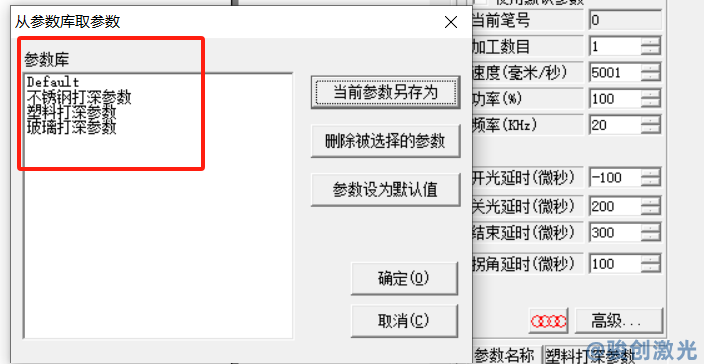

在調(diào)整好各項(xiàng)參數(shù)后，可以先進(jìn)行小樣本的測試，根據(jù)打標(biāo)深度效果進(jìn)一步調(diào)整設(shè)置。反復(fù)測試確保達(dá)到理想的深度，同時(shí)保證邊緣清晰度和整體美觀度。建議記錄每種材料的最佳打標(biāo)參數(shù)，以便下次使用時(shí)更快捷。

常用打深參數(shù)參考

以下是一些常見材料的深度打標(biāo)參考參數(shù)（具體參數(shù)以設(shè)備型號和實(shí)際情況為準(zhǔn)）：

• 不銹鋼：功率 80%-100%，頻率 20-30kHz，速度 500-800mm/s，填充間距 0.05mm
• 鋁合金：功率 70%-90%，頻率 25-35kHz，速度 600-1000mm/s，填充間距 0.03-0.06mm
• 碳鋼：功率 85%-100%，頻率 20-25kHz，速度 500-700mm/s，填充間距 0.04mm

激光打標(biāo)機(jī)進(jìn)行深度打標(biāo)時(shí)，參數(shù)設(shè)置的合理調(diào)整至關(guān)重要。通過適當(dāng)增加功率、減慢速度、降低頻率、重復(fù)打標(biāo)等方法，可以實(shí)現(xiàn)理想的深度效果。同時(shí)注意材料特性和冷卻措施，避免在深度打標(biāo)時(shí)對材料造成損害。
