激光打標機腳踏開關的接線方法教程

發表時間：2024-02-15
來源：駿創激光官網
閱讀：次

　　很多時候我們?cè)谑褂?a href="http://www.fftuan.cn/" target="_blank" >激光打標機的時候都會使用到腳踏開關，很多人不知道怎么設置，下面我們就來教大家設置激光打標機的腳踏開關。

激光打標機腳踏開關的接線方法教程(圖1)

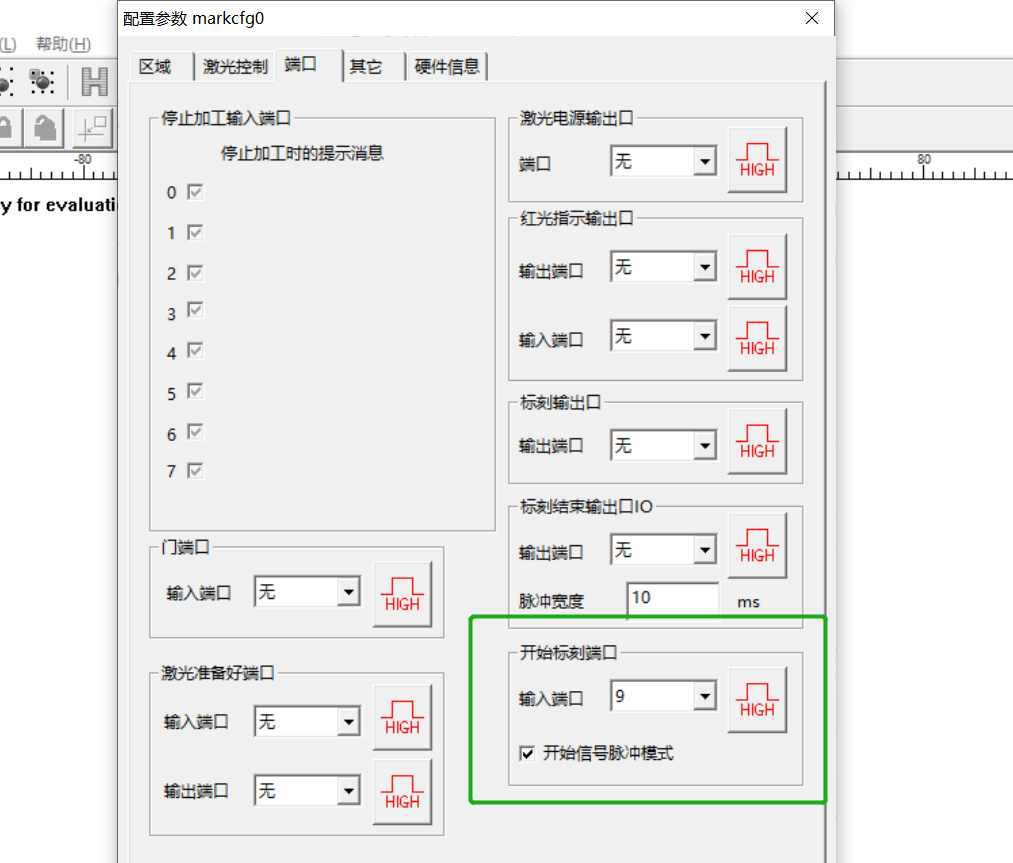

　　當接上了腳踏開關線后，就需要在激光打標軟件里面設置,打開軟件的參數設置，或者鍵盤上按F3,然后選擇端口，再看窗口的下方，選擇開始標刻端口，里面有0-15的輸入端口，這個時候就看我們的打標機腳踏開關接線在什么端口上，如果是13號端口我們可以在這個端口設置為13號，然后點擊保存。就可以控制我們的腳踏開關了。

激光打標機腳踏開關的接線方法教程(圖2)

　　在端口里面的開始打標端口設置好IN0端口。開始信號單脈沖模式就是指每一次踩住腳踏開關 打標一次。如果不釋放開關，不會持續打標。需要勾選。電平設置HIGH高電平，因?yàn)槲覀兌际墙拥?V電源，5V電源能通才激光打標。如果選擇低電平，會造成沒有踩住腳踏開關也會一直打標。

激光打標機腳踏開關的接線方法教程(圖3)

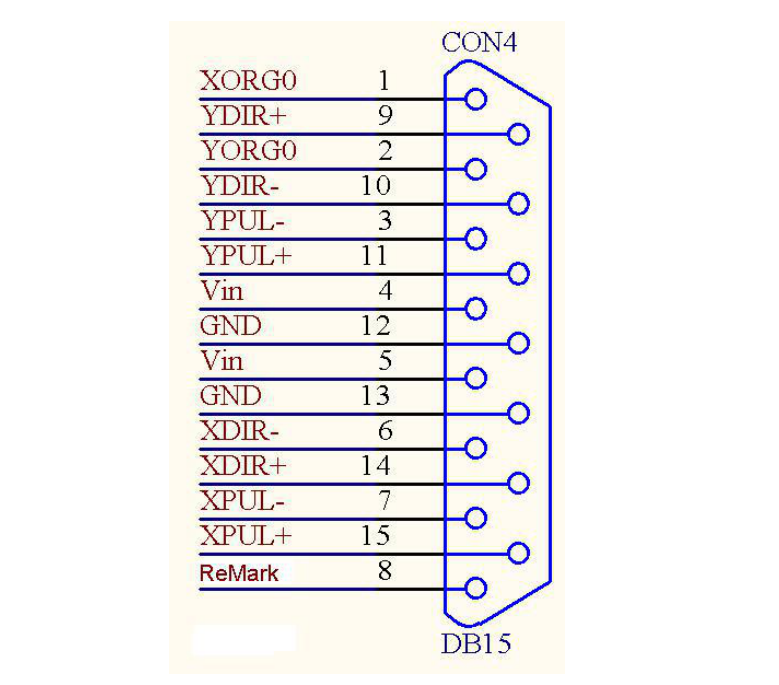

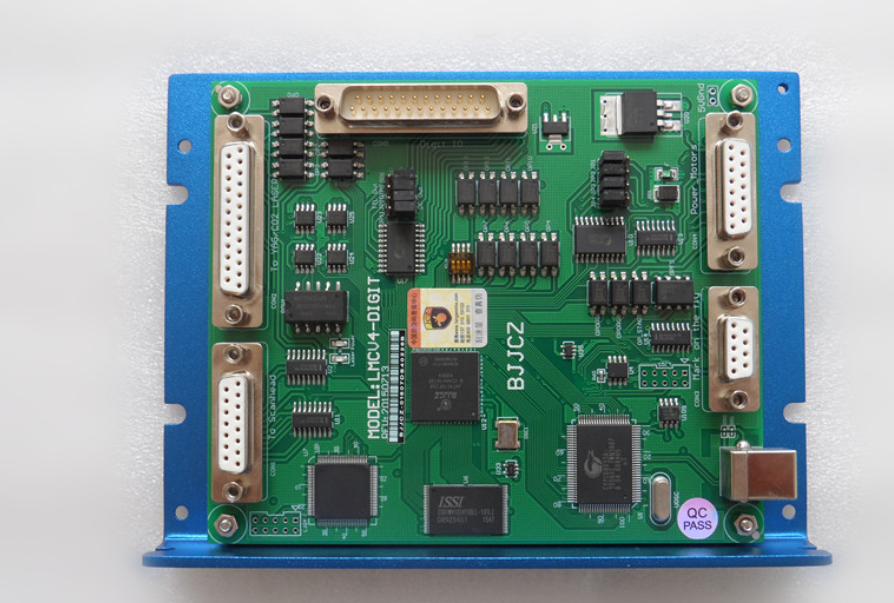

　　打標卡上的接線要選擇我們的電源接口上面，CON4：DB15 電源/擴展軸/IO 插座。

管腳號	信號名稱	說明

		擴展軸 X 原點信號。與控制卡的地（12，13 腳）組成回路。
1	XORG0	使用此信號時，將此信號與地分別連接至開關的兩端即可。
		本信號為輸入信號。

		擴展軸 Y 原點信號。與控制卡的地（12，13 腳）組成回路。
2	YORG0	使用此信號時，將此信號與地分別連接至開關的兩端即可。
		本信號為輸入信號。

		擴展軸 Y 的脈沖信號。輸出方式可以設置為差分輸出或者
3，11	YPUL-/YPUL+	共陽輸出（TTL 輸出）。本信號為輸出信號。共陽輸出，使
		用 VCC 與 YPUL+ 信號， VCC 為陽極信號。
4，5	Vin	5V 輸入電源的正極性端。本信號為輸入信號。
12，13	GND	5V 輸入電源的負極性端（地信號），即控制卡的地信號。
12，13	GND	本信號為輸入信號。


6，14	XDIR-/XDIR+	擴展軸 X 的方向信號。輸出方式可以設置為差分輸出或者
6，14	XDIR-/XDIR+	共陽輸出（TTL 輸出）。本信號為輸出信號。共陽輸出，使

		用 VCC 與 XDIR+ 信號， VCC 為陽極信號。
		擴展軸 X 的脈沖信號，輸出方式可以設置為差分輸出或者
7，15	XPUL-/XPUL+	共陽輸出（TTL 輸出）。本信號為輸出信號。共陽輸出，使
		用 VCC 與 XPUL+ 信號， VCC 為陽極信號。
		重復標刻信號。與 Gnd 信號組成回路，將此信號與地分別
8	ReMark	連接至開關的兩端即可。使用此信號時，控制卡會標刻上次
		標刻時保留在緩存中的內容。本信號為輸入信號。

		擴展軸 Y 的方向信號。輸出方式可以設置為差分輸出或者
9，10	YDIR+/YDIR-	共陽輸出（TTL 輸出）。本信號為輸出信號。共陽輸出，使
		用 VCC 與 YPUL+ 信號， VCC 為陽極信號。

以上就是打標機腳踏開關的接線方法，希望可以幫助到您，如有不懂的可以免費咨詢我們。
