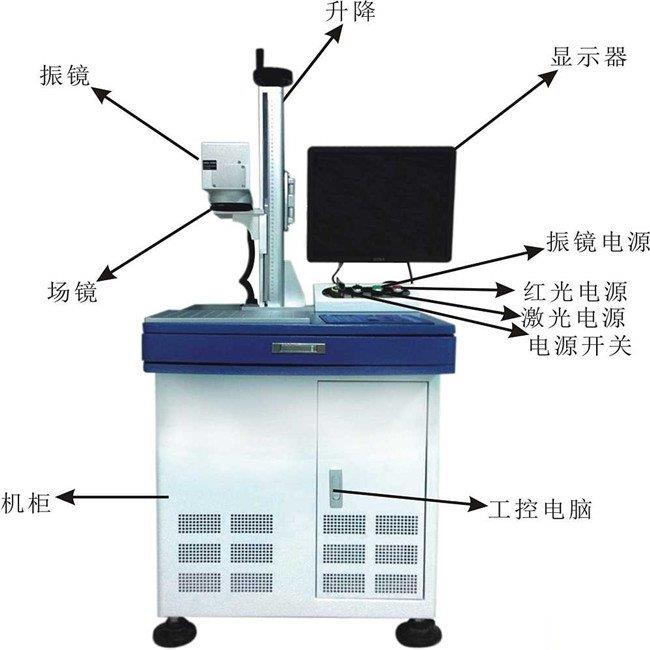

激光打標機主要部件：激光器，振鏡，場鏡，控制卡，升降立柱。


下面用圖示的方法講解各主要部件的作用。

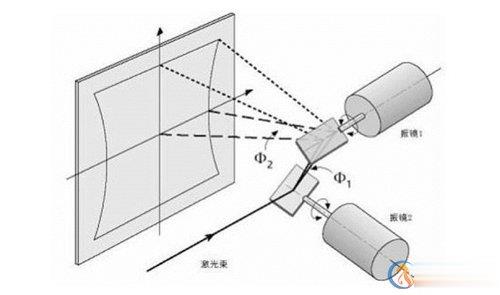

上面兩個圖是振鏡實物圖與其工作原理圖解，有一個電路板連著馬達，馬達頭上連著一個鏡片，導入我們要打印的圖標，開始打印后，電腦將圖標信息轉化為數字信號，數字信號轉化為電信號傳到了振鏡的電路板上，然后馬達根據此電信號轉動，改變激光的路徑，打出我們導入的圖標。

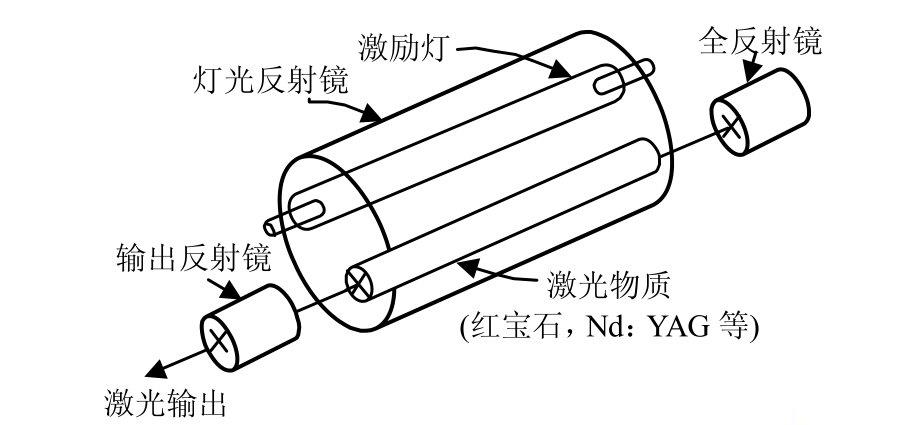

上面兩圖是激光器結構圖，有一個反射鏡構成的空腔，里面有激光物質（光源照在上面會發生裂變反應，一個光子變成兩個），激勵光源（用來照射激光物質的光源），全反射鏡（完全反射激光物質里分裂出的光），半反射鏡（反射一部分光，一部分輸出為激光），光在空腔里面震蕩分裂，能量越來越大，再經過半反射鏡輸出一部分，就是平行且能量密度大的激光。

上圖是激光打標機的控制卡，有芯片的電路板，負責處理電信號，指揮協調激光器與振鏡的工作。

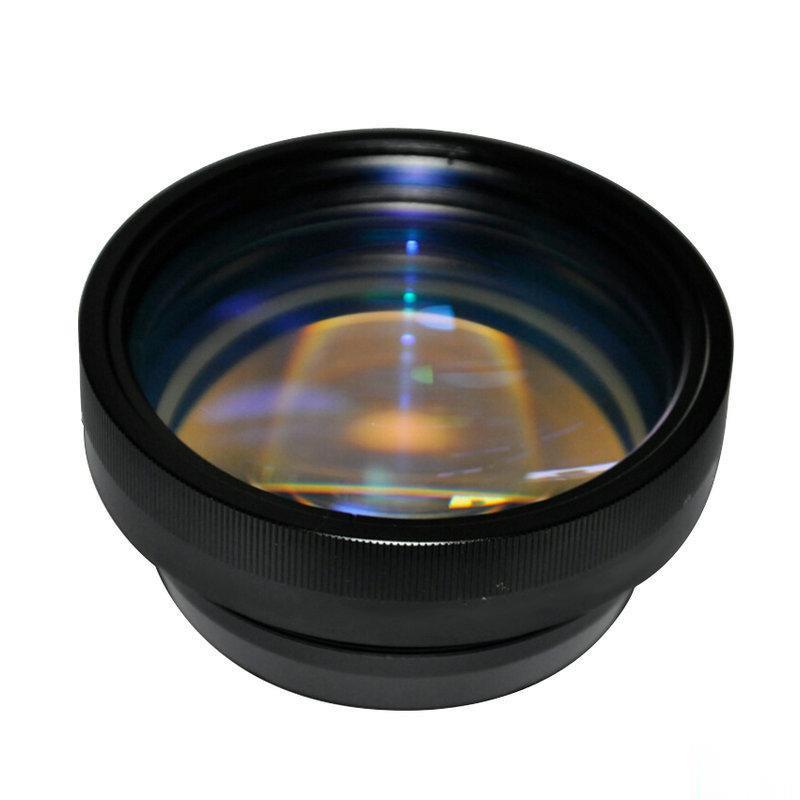

上圖是場鏡，有幾塊凸鏡組成，改變激光路線，擴大激光器打標的范圍。
