激光打標機如何調整焦距
- 發表時間:2024-05-15
- 來源:駿創激光官網
- 閱讀:次
激光打標機如何調整焦距,任何使用過激光打標機或與激光打標機接觸過的人都知道,在使用此設備時,會涉及正確調整焦平面的問題。設備制造商將在設備安裝培訓和樣品調整時強調焦距的重要性。在正確的焦距表面上雕刻激光是設備正確執行其性能的關鍵因素。

首先,在了解正確的調試方法之前,我們現在在這里普及并了解焦距的正確定義:焦距,也稱為焦距,是光學系統中光的聚集或發散的量度,是指從透鏡中心到光焦點的距離。

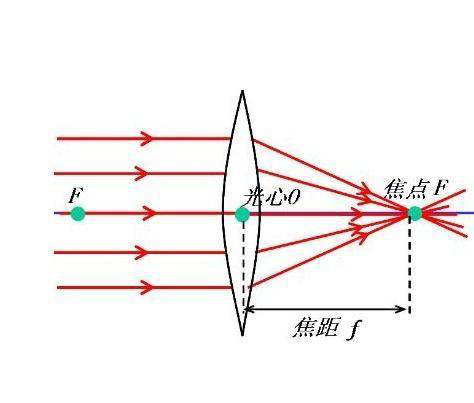

如下所示

激光打標設備中,激光經過器激光器發生整形后,會以平行光束照射到聚焦場鏡,常規激光打標設備大多用的為凸透鏡,凸透鏡透過光學折射,將平行光光束聚焦到一個焦距點上,形成焦平面。從凸透鏡的焦點到焦距表面的垂直距離就是我們所說的焦距。我們通常使用F =多少來表示其焦距。大多數激光設備隨附的聚焦場透鏡上都有標記。例如:F = 163; F = 254,依此類推。
聚焦場透鏡是激光打標設備中非常重要的光學附件。如上圖所示,由激光產生的平行光只有在聚焦透鏡聚光并組織起來以發揮其強大能力之后才能聚集在一起。
市場上常見的激光打標機聚焦方式可分為前聚焦和后聚焦。我在這里做了兩個簡單的圖表。

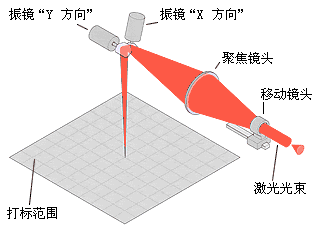

第一張圖片是動態正向聚焦,即聚焦步驟位于振鏡偏轉之前,可以形成更大的標記格式,在此不再贅述。
激光產生激光并將其入射到振鏡偏轉透鏡中,并與控制軟件配合形成預設的標記圖案路徑。檢流計透鏡將激光折射到聚焦透鏡,并將能量聚焦到焦平面以完成激光雕刻。從這張照片中我們可以非常生動地看到,激光的聚焦光束就像一個錐形的尖針,因此,如果激光能量更銳利,則只有激光打標機的Z軸可以上下?lián)u動。
但是我們從這張圖片中看不到的是,當聚焦的同心光束通過焦點時,由于激光的特性(單色性好,相干性好,方向性好,亮度高),光束不會結束或 偽裝成這樣,他們在穿越后會繼續散落。
因此,如果激光焦距表面太高或太低,都會錯過正確的焦距表面。僅在正確的焦平面上,激光到達目標后,激光光斑最小,能量最大,聲音和顏色最亮。在我們完全了解了有關激光焦距的理論知識之后,讓我們列舉幾種尋找焦距的常規方法:

第一:連續發光測試方法。
在將涂層軟件標記為大約1平方厘米或圓形后,在常規填充之后,激光能量被傳輸?shù)礁蟮囊唤M參數使用頻率,然后檢查連續標記,然后在產品表面放置金屬激光投影。
繼續移動光標并搖動Z軸,直到焦距最大的金屬名片能量激光,最清晰的聲音和最亮的顏色基本上成為焦距為止,從而導致需要進行多次測試才能找到合適的焦距。
此方法適用于波長為1064nm的光纖激光打標機,半導體激光打標機,端泵激光打標機,355nm激光打標機,uv 532nm綠色激光打標機等。
第二:二氧化碳激光打標機測試法
可以在上找到一張白紙,然后在打標軟件中畫一個盒子。
連續的光會搖動Z軸,并且在紙張上打印時,焦平面是最好的。
通知當前設備焦距數據后,可以對其進行記錄,然后在每次產品切換之后進行記錄。
您可以將直尺的末端直接指向產品表面。
標度值是指物鏡上的參考表面,它可以上下擺動以縮放數據。
該方法適用于所有激光打標機,但是缺點是,如果激光雕刻產品的位置是凹形的或鋼尺不合適,則該方法不實用。
第三:雙紅燈值法。
此方法要求設備在出廠時具有此硬件配置。
在振鏡或振鏡旁邊安裝一條或兩條傾斜的紅色光線,并使用直角三角形的原理通過使用固定的右側和兩個重疊的斜邊找到焦平面的另一右側。
通過簡單地上下?lián)u動直到兩個紅色指示符重合,您可以快速找焦距。
另外,如果調節不好或執行中間偏移,則容易誤導并形成錯誤的焦距表面
