打標機會有一個紅光指示燈,這個紅光指示燈的作用一般就是用于位置標記的,顧名思義紅光標識,它就是一個紅光指示燈,起到一個定位的作用,可以告訴我們要打的至于工件什么地方,或者說是大小,所以這個紅光標識是非常重要的。那么激光打標機紅光標識應該怎么設置。下面請看駿創激光的激光打標機紅光標識設置教程。

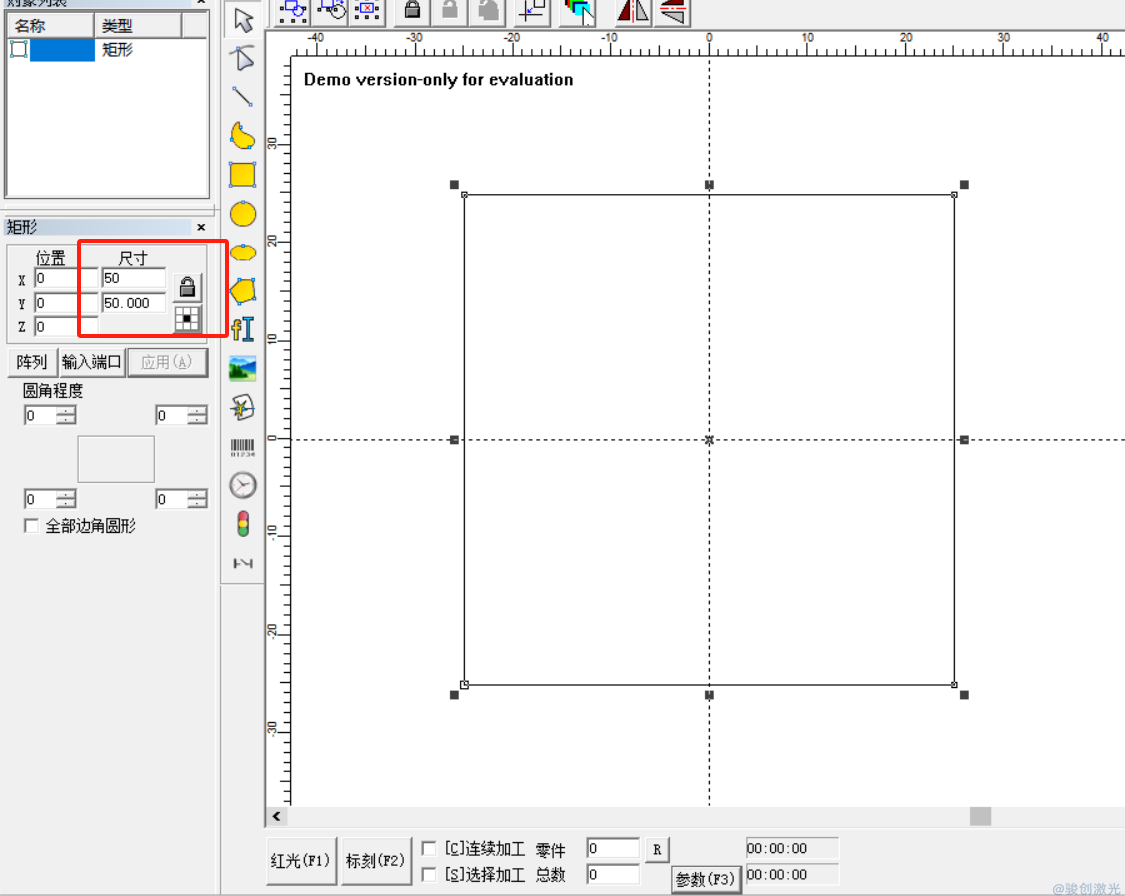

1、需要在打折機上換一個矩形,50x50為例,換好之后我們直接將這個矩形給打印出來,然后不要挪動位置也不要挪動工件,然后這個時候我們直接打開紅光,進行一個預覽,可以看到左右上下有紅光偏移。

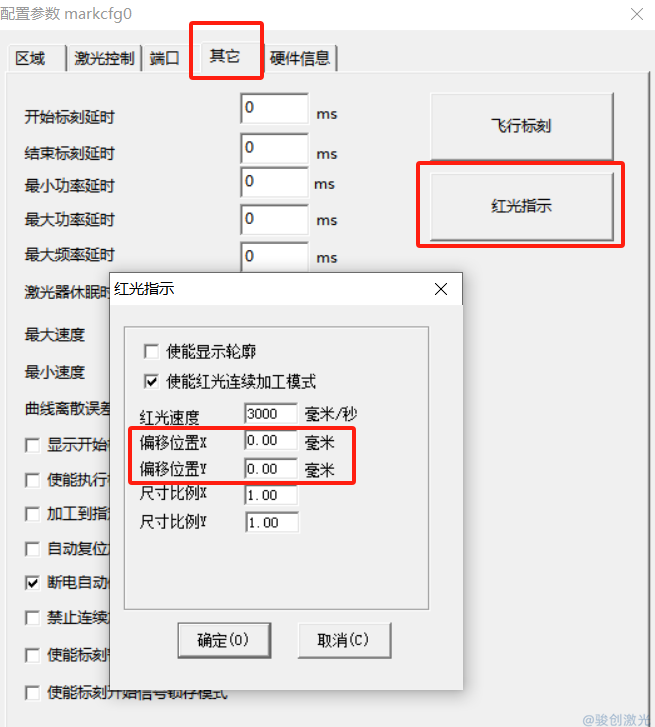

2、記住上面便宜的位置然后我們打開f3參數設置,然后找到其他,然后底下有紅光指示,然后進入紅光指示窗口,這個時候我們可以看到偏移位置x和偏移位置y,我們需要去設置這兩個參數,才可以將我們打出來的位置工件上的位置進行重合。3、為了不讓里面的偏移位置x也就是我們對應的左右和上下搞混淆,所以我們就先只設置這個x不要去管y, X里面的參數我們可以先設置為3,然后進入主頁,再次打開紅光去看我們的位置,看一下左右偏移的更多還是上下便宜的更多,再把這個數值拉得更大拉小一點,也可以設置為負數,直到它的兩條邊進行重合為止。當這里設置好了我們再可以去設置y,同樣的方法去設置y直到兩邊重合為止。

通過上面的偏移x和偏移y去設置就可以設置激光打標機的紅光標識了,一般這個紅光標識是通過我這個地方進行設置的,另外如果這個紅光出現光弱或者紅光的點比較大,我們可以將這個光路里面的紅光指示器拆下來調節焦距,調節位置,或者直接更換光比較弱的燈光指示燈。
