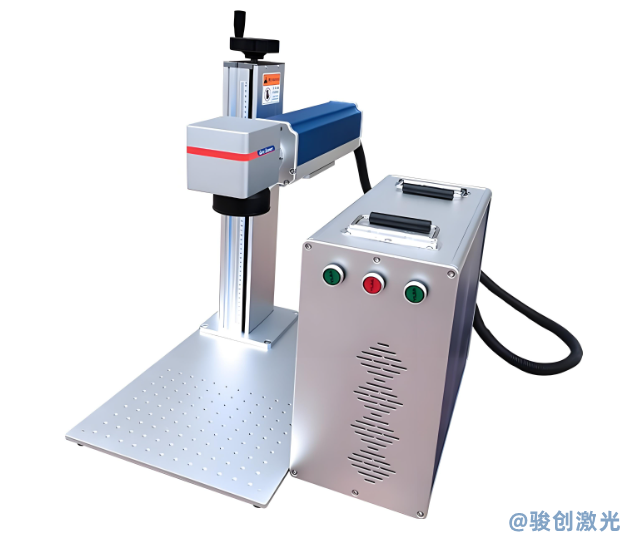

激光打標機是一種利用激光束在各種材料表面進行永久性標記的設備，廣泛應用于電子、機械、醫療器械等領域。它通過激光的高溫灼燒或氣化作用實現精細的圖案、文字或二維碼的雕刻。主要部件和原理如下：

1. 激光器

激光器是打標機的核心組件，決定了打標的精度和效果。常見的激光器類型包括：

• 光纖激光器：穩定性高，適合金屬材料的精細打標。
• CO?激光器：主要用于非金屬材料，比如木材、塑料等。
• 紫外激光器：波長較短，適合用于超精細的打標，如電子產品的塑料外殼。

激光器產生高強度、聚焦的激光束，通過聚焦系統將光束導向目標表面。

2. 振鏡系統（掃描振鏡）

振鏡系統包含兩個高精度的反射鏡（X、Y軸），由伺服電機控制，用于引導激光束沿指定路徑進行移動，實現平面上的打標。這些反射鏡的角度變化會影響激光束的偏移方向，從而控制打標圖案的形狀和位置。

• 原理：伺服電機驅動反射鏡的角度變化，使激光束按照指令的路徑偏轉，在目標表面上形成精細圖案。

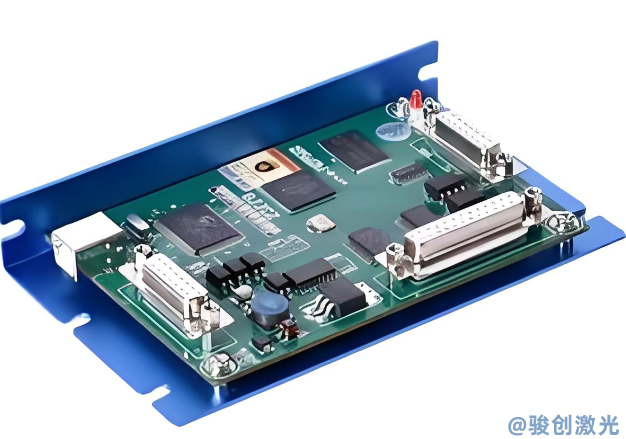

3. 控制系統

控制系統負責接收并處理輸入的打標指令，包括文字、圖形、二維碼等。它將打標信息轉換成數據信號，控制激光器的輸出、振鏡的運動和打標順序等。

• 原理：通過計算機軟件處理數據并輸出控制信號，控制振鏡的偏轉和激光的脈沖、功率等參數，使打標機按照要求在材料表面形成預設圖案。

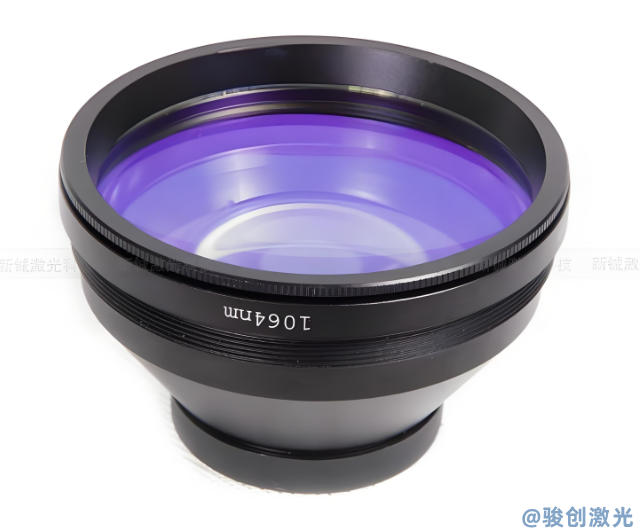

4. 聚焦系統（聚焦鏡）

聚焦系統將激光束聚焦到極小的光斑大小，以達到高能量密度。這一過程通常由 F-θ 鏡完成，它能夠在不同位置上將激光束聚焦到同一平面上，從而實現均勻的打標效果。

• 原理：激光通過聚焦鏡后形成極細的光斑，在極小區域內產生高溫，氣化或灼燒材料表面，形成清晰的圖案。

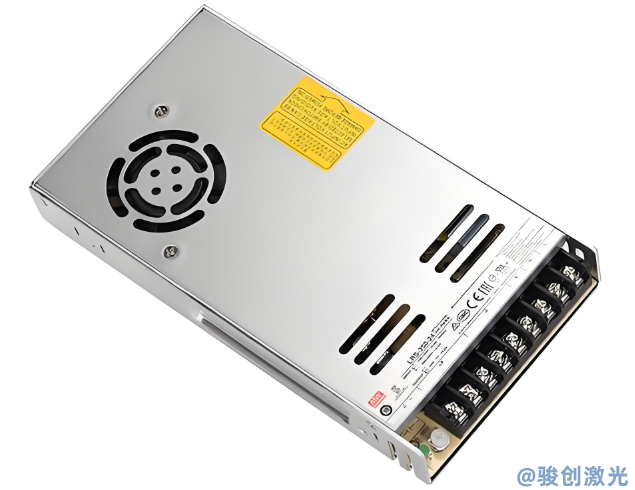

5. 激光電源

激光電源是為激光器供電的裝置，負責提供穩定的電流和電壓。電源的輸出波形和電流大小影響到激光器的功率，從而影響到打標效果。

• 原理：電源為激光器提供穩定的功率，使激光器產生穩定的激光輸出。

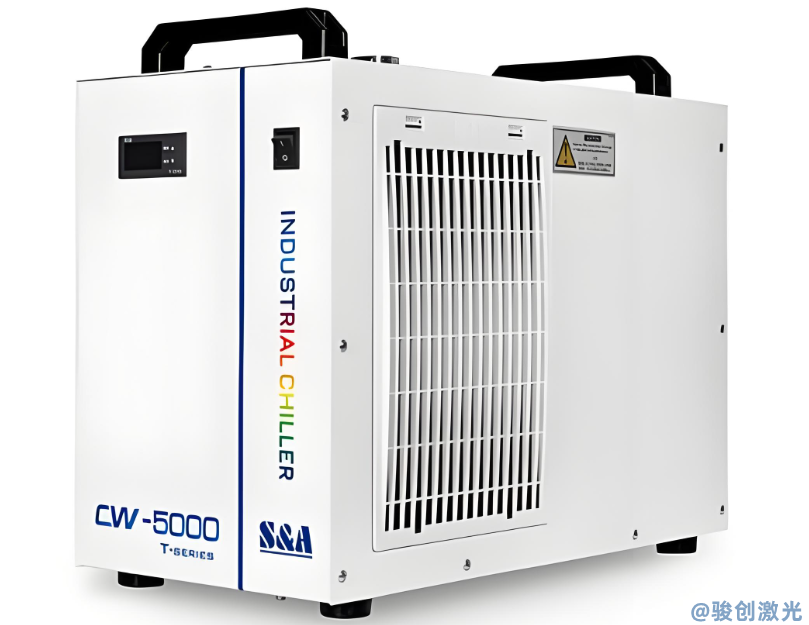

6. 冷卻系統

冷卻系統用于控制激光器、振鏡等部件的溫度，確保設備在工作過程中保持穩定性能。常見的冷卻方式有風冷和水冷。

• 原理：通過水循環或風扇將熱量帶走，防止激光器過熱導致功率波動或損壞。

•


7. 工作平臺

工作平臺支撐待打標的材料，通?？梢哉{(diào)節高度以適應不同材料的尺寸，確保激光聚焦在材料表面上。某些高端激光打標機還配備自動上下料裝置和旋轉工作臺，以實現多角度、復雜圖形的打標。

激光打標工作原理

激光打標的基本原理是利用高能激光束聚焦到材料表面，使該區域迅速升溫，導致表面材料氣化或碳化，從而形成清晰的標記圖案。其工作過程可總結為以下步驟：

1. 激光器發射光束：激光器在控制系統的指令下發射高強度激光束。
2. 振鏡控制方向：振鏡系統接收控制信號，反射鏡轉動改變激光束的方向。
3. 聚焦到材料表面：激光束經過聚焦鏡后，聚焦到材料表面形成極小的光斑。
4. 熱效應標記：光斑區域的材料因高溫被氣化或變色，形成文字、圖案或代碼。
