激光打標按形成標記圖案方式可分為三類:掩模式打標、陣列式打標和掃描式打標。

1)掩模式打標（投影式打標）

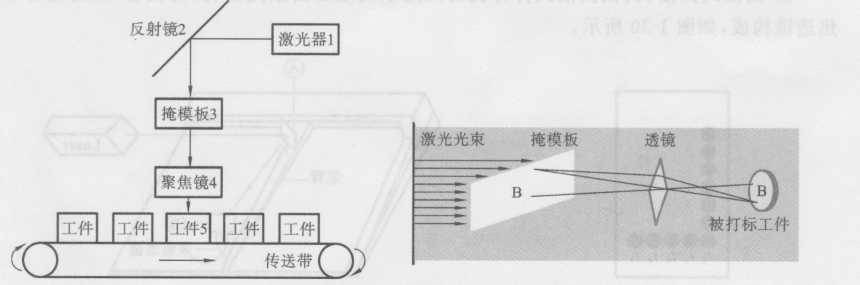

(1) 掩模式打標機典型結構：圖1-26是掩模式CO2 激光打標機的光路系統外形結構圖，光路系統內部器件 由激光器、掩模板和成像透鏡等主要器件組成，如圖1-27 所示。

(2) 掩模式打標機工作原理：打標內容雕刻在掩模 板上，激光器發出的脈沖激光經過擴束后均勻地投射在掩模上，部分激光從掩模的雕空部分 透射，掩模板上的圖形通過透鏡聚焦后成像到工件表面，受激光輻射的工件材料表面形成可 分辨的清晰標記，通常每個脈沖激光形成一個標記。

激光標記內容的變換通過更換掩模板實現。

掩模式打標常用脈沖CO2激光器和脈沖固體YAG激光器。

圖1-26掩模式CO2激光打標機 光路系統實物外形圖

圖1-27 掩模式打標機光路系統內部結構示意圖 2)陣列式打標

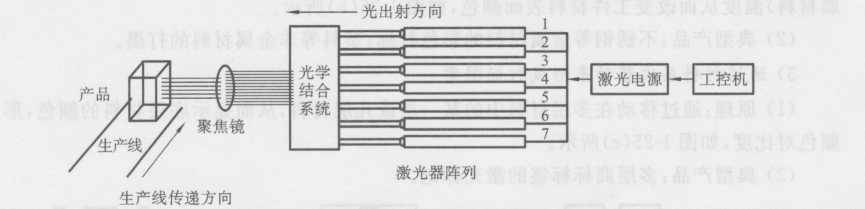

(1)陣列式打標機典型結構：陣列式打標機光路系統由工’控機、激光電源、7個陣列射頻CO2激光器、光學耦合系統和聚焦鏡組成，激光光束投射到在線運動的工件上，如圖1-28 所示。

圖1-28陣列式打標機典型結構

(2)陣列式打標機工作原理：1?7號射頻Co2激光器豎向排列，在^時刻，若工控機控 制激光電源同時開啟，1-7號激光器陣列將同時發射7個脈沖激光，在工件表面上燒蝕出7 個凹坑,構成了豎筆畫7個點，形同“1”字。在時刻，若工控機控制激光電源只讓7號激光 器開啟，則只有下面的1個點；同理，在t3、t4 t5時刻都只讓7號激光器開啟，可以看出，在 t1到t5的時間范圍內形成了一個7X5陣列的L字母圖案，如圖1-29所示。

常見的字符形成橫筆畫為5個點，豎筆畫為7個點，形成的5X7的陣列，精度要求不太 高時5X5的陣列也可。

陣列式打標速度高可達6000字符/s，因而成為高速在.線打標的理想選擇，其缺點是只 能標記點陣字符，且只能達到5X7的分辨率,對于漢字打標這種精度是不夠的。

3)掃描式打標

(1) 掃描式打標機工作原理：掃描式打標機是將需要打標的圖案輸人工控機，工控機控 制激光器開啟和掃描機構運動，使激光在被加工材料表面上掃描形成打標圖案。

(2) 掃描式打標機典型結構：掃描機構有機械式掃描和振鏡式掃描兩種結構形式。

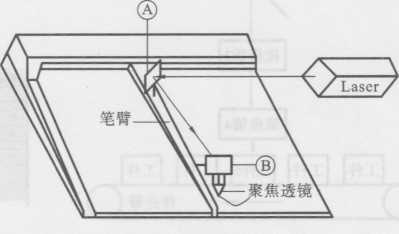

①機械式掃描：機械掃描式打標機的光路系統主要由激光器、反射鏡®、反射鏡⑧和聚

焦透鏡構成，如圖1-30所示。

圖1-29陣列式打標機 工作原理

圖1-30機械掃描式打標原理

機械式掃描通過機械運動方法對反射鏡進行坐標的平移，從而改變激光光束到達 工件的位置，激光光束經過反射鏡®、⑧實現光路轉折后，再經過聚焦透鏡作用到被加工工 件上。其中筆臂帶著反光鏡@沿x軸方向來回運動；聚焦透鏡連同反光鏡⑧（兩者固定在一起)沿y軸方向運動。

在工控機并口輸出控制信號的控制下，y方向上的運動與x方向上的運動合成使輸出 激光到達平面內任意點，標刻出任意圖形和文字。

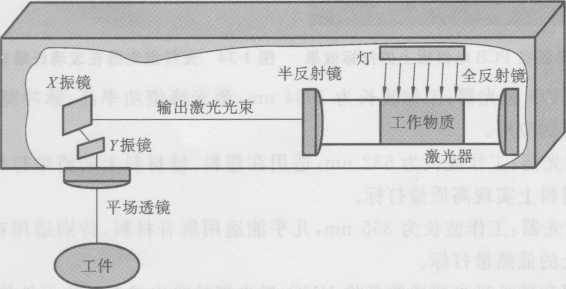

②振鏡式掃描:振鏡掃描式打標機的光路系統主要由激光器，x、y振鏡，平場聚焦透鏡 構成，如圖1-31所示。

圖1-31振鏡掃描式打標機原理圖

激光器發出的激光光束人射到振鏡上，X、Y振鏡分別沿軸掃描，用工控機控 制反射鏡的反射角度，從而控制激光光束的偏轉，經平場聚焦透鏡聚焦后，使具有一定功率 密度的激光聚焦點在打標材料上按所需的要求運動，在材料表面上留下標記圖案。

振鏡式掃描提高了激光打標質量和速度，但標記面積不如機械式掃描打標大。
