大家使用激光打標機的時候都用到矢量文件也就是我們說的矢量圖,有的時候我們導入的矢量文件他可能存在一些我們不需要的內容,要通過一些操作一些編輯給刪除掉,有的時候這矢量圖并不好填充,下面我們就教大家方法導入矢量圖編輯填充教程!

1、首先準備好矢量圖文件,我們最好是用ai格式或者是 Plt格式。我們測試得出pxf格式的文件在導入到激光打標機后,很大的幾率會出現亂碼或者是尺寸錯亂,或者是亂碼。導入后有可能不會在工作區域的最中心。我們需要用到放置到原點工具。

2、接著我們再將這個矢量文件編輯好尺寸,有的時候可能進來的尺寸是非常的巨大我們只能看到一個角,我們在這里直接點擊左側的尺寸編輯,將xy改變成合適的尺寸,我們將鼠標的滾輪將這個矢量文件放大,即可查看細節。

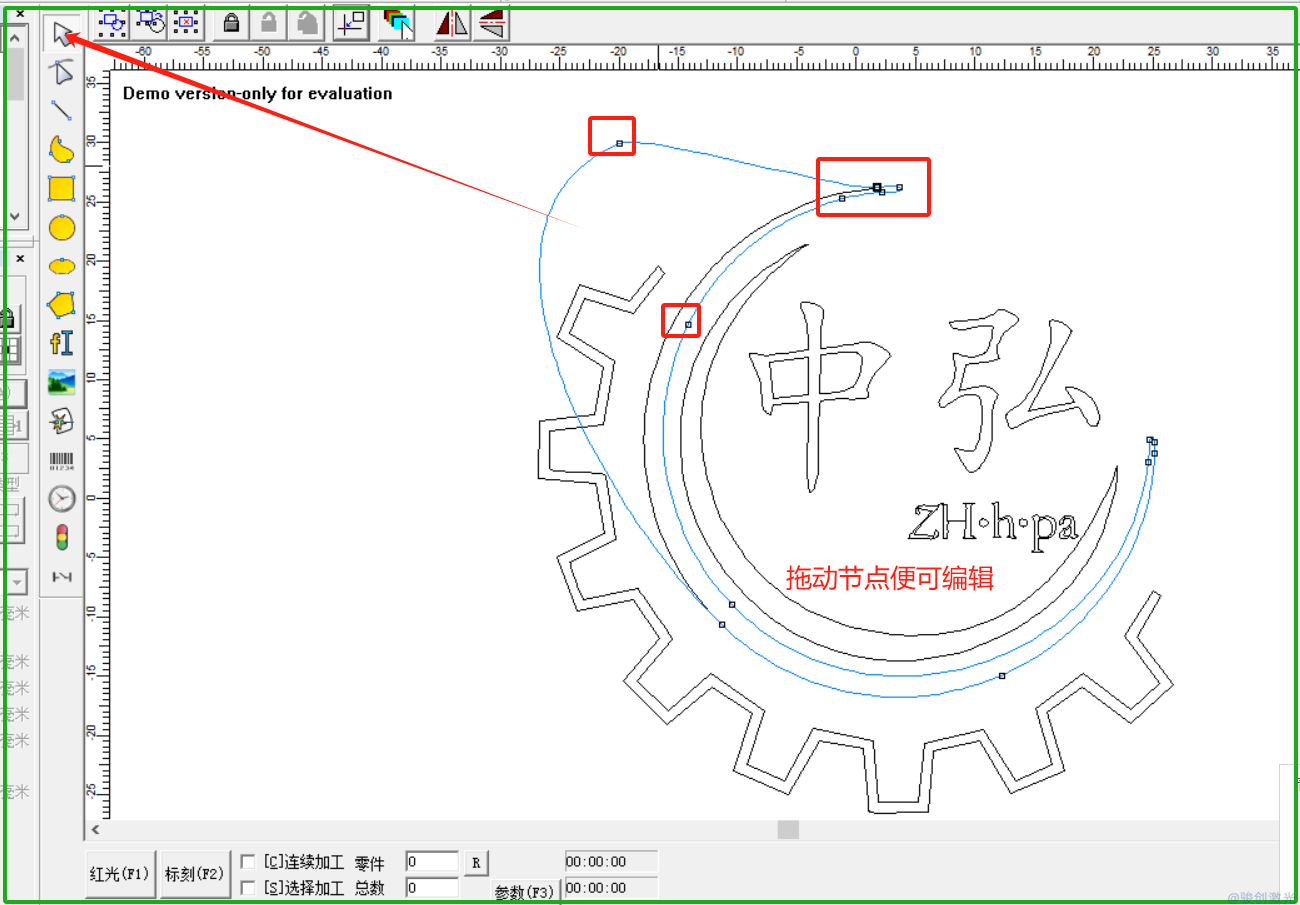

3、在進行這個文件的編輯,那要用到的一個工具叫做解散群組,這個工具關乎到這個矢量文件的編輯,我們直接點擊結算群組直到我們點不動為止,我們就可以進行節點的編輯了,我們需要在對象列表里選中文字或者是線條,需要刪除的話按鍵盤上delete,或者實用節點編輯工具,拉動它的線條。

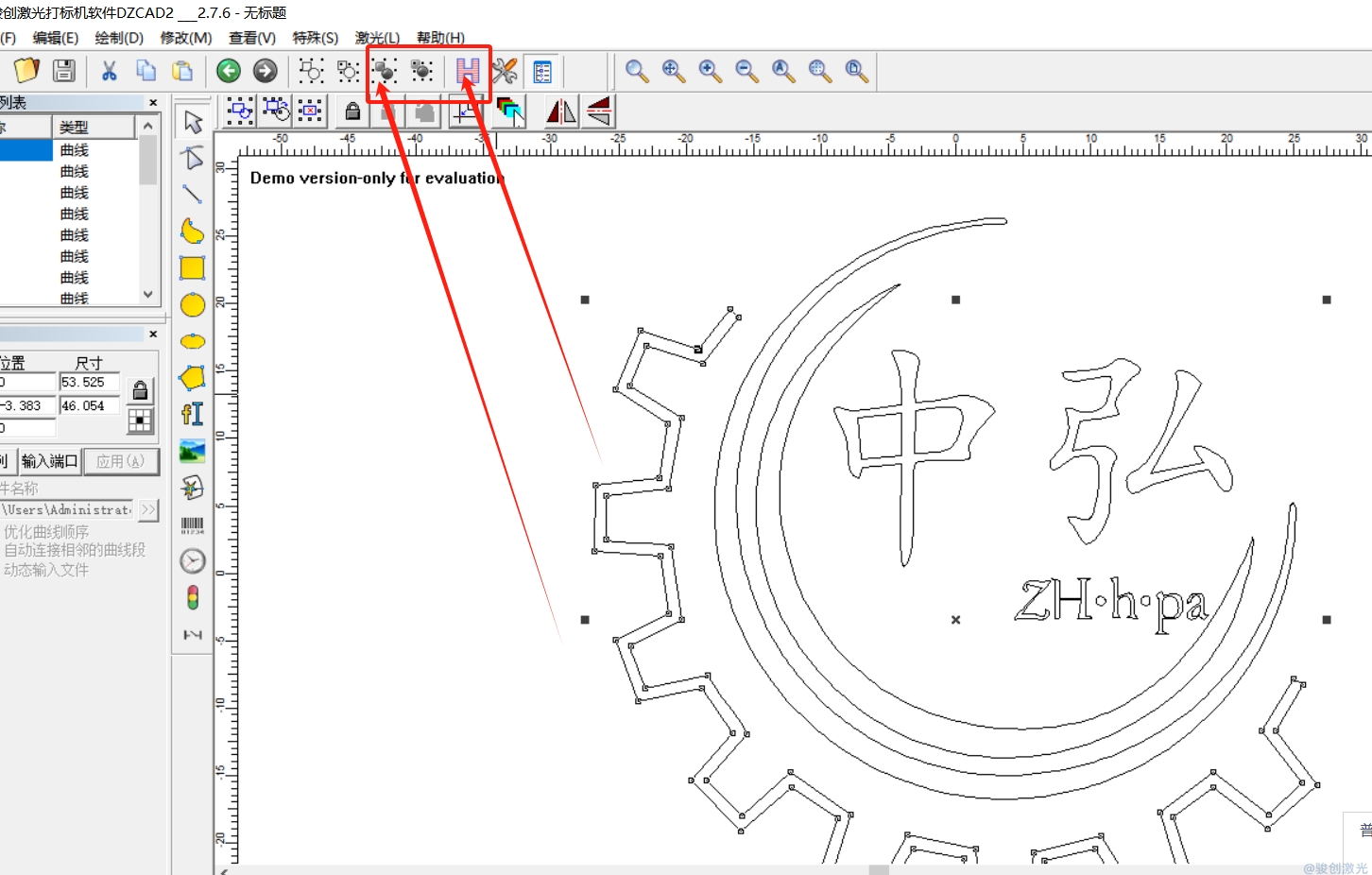

4、接下來就是填充功能的應用的,我們需要將這個矢量文件先進行群組,不群組的情況下有可能造成填充的,(另外在特定的情況下我們需要把它解散出來單獨的去群組,正常情況下我們要組合我整體去填充)。

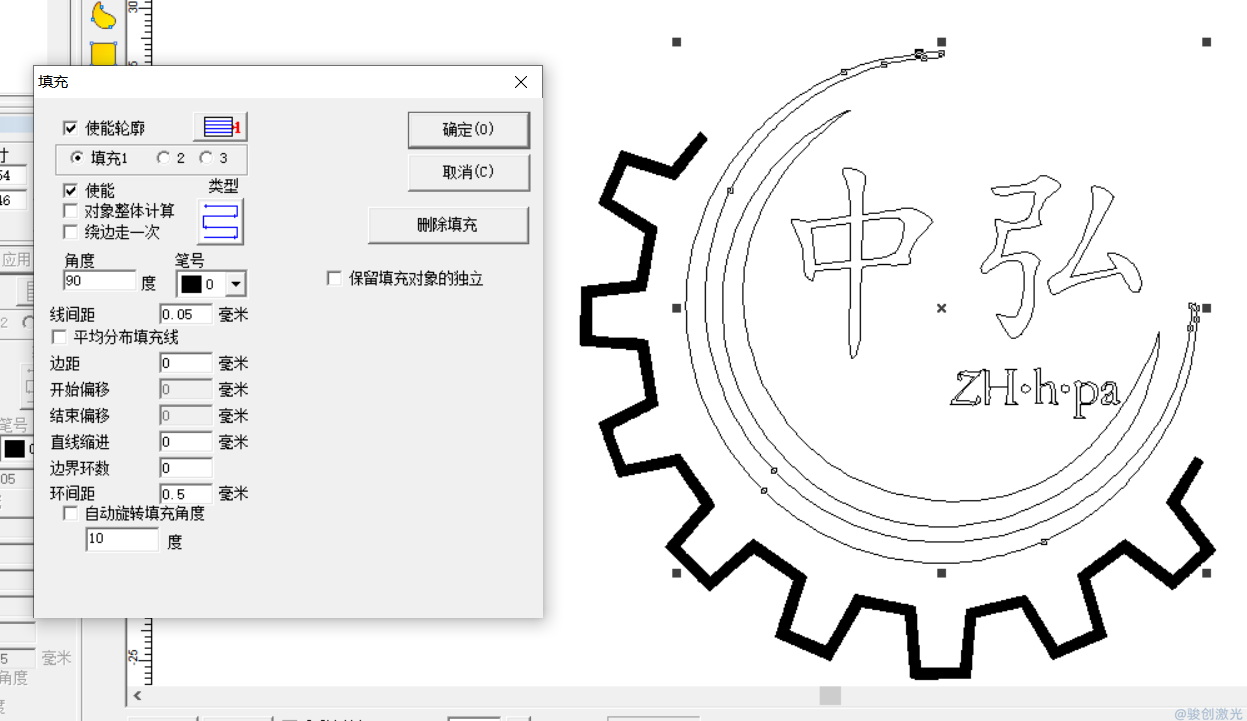

5、選中矢量文件,然后點擊頂部“H”填充標志,在這個里面我們可以安置我們的需求去進行填充,里面有比較重要的參數就是一個填充的類型、還有填充的角度、線間距。填充類型一般默認就行,填充的角度可以90度或者45度都可以。現象劇我們可以設置為0.05毫米。如果想要填充的更細膩我們可以改為0.03,或者更小。

上面就是駿創激光給大家介紹的激光打標導入矢量圖編輯填充教程,矢量圖的編輯實際上我們建議大家使用cdr軟件或者Illustrator軟件會更方便,填充上需要注意的是我們可以組合填充也可以單獨的去填充,單獨填充適應在整體填充不完整的情況下去進行。如果有更多關于激光打標機使用矢量圖的問題,可以關注官網看更多的教程。
