激光打標機的控制卡也就是我們激光打標機用來控制激光和控制振鏡運動一塊控制主板,我們只有使用了這塊控制主板才能控制到我們的激光打標機,今天我們以金橙子ezcad2的激光控制卡精簡版為例給大家講解激光打標機的控制卡安裝教程。

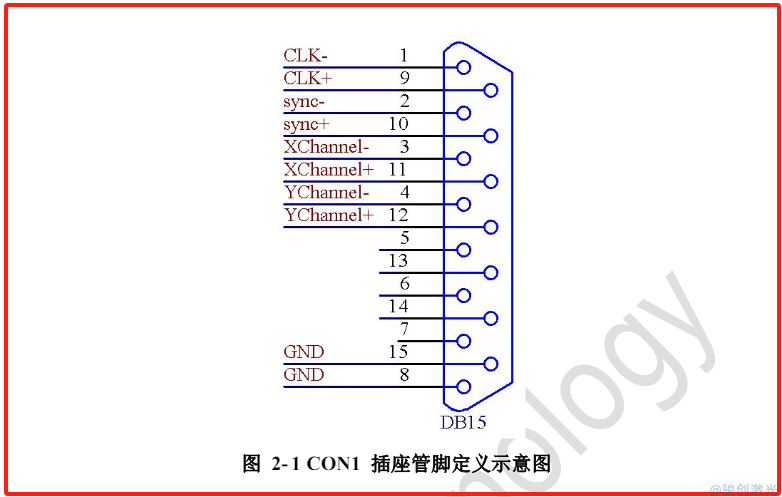

CON1:振鏡(SCANHEAD)控制接口, DB15 插座;

 CON2:CO2/YAG 系列激光器的 DB25 控制接口;

 CON4:板卡電源供電,旋轉軸信號,與 IO 信號;

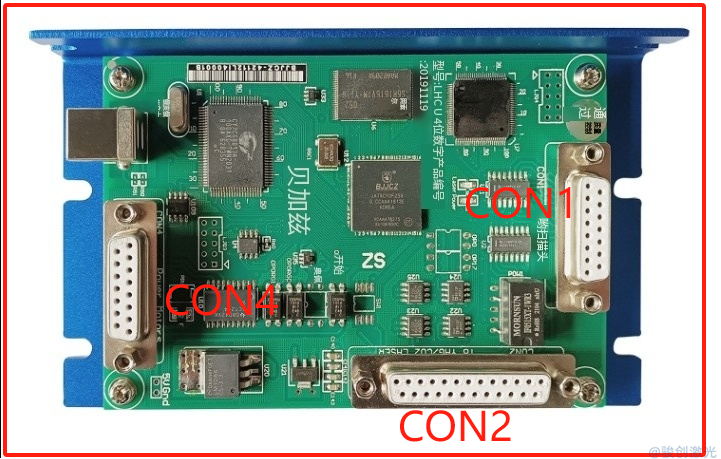

精簡版控制卡存在4個端口,CON1端口共有15針,這個端口是我們的振鏡端口,給我們的振鏡供電和運動軸的控制。CON2端口一共也有15針,我們的激光器只是端口。CON4端口是控制板卡的供電和IO端口的控制,CON4端口左側是usb端口主要是用來打標機和電腦進行通訊的。CON3端口在本精簡版控制卡上不存在,這個是飛行控制端口,用來接編碼器和光電感應器。

首先我們需要接通5伏開關電源,正負極接線到CON4端口的4號針和13號針,這是給激光控制卡供電。接1號跟12號可接腳踏開關。振鏡黑色控制線直接接入CON11號端口。另一頭插入激光頭和接入±15和com。CON2端口是我們的激光器專用端口,這個地方是控制激光器的,將15針信號線對插即可。

振鏡控制信號為數字信號,可以直接連接至數字振鏡。由于數字振鏡所用的數字信號傳輸協議不完全一樣,所以,需要確認數字振鏡使用何種傳輸協議。我公司也提供了數字轉模擬的轉接板,也可通過該轉換板轉成模擬信號輸出連接到模擬振鏡。

l 在使用的時候一定要注意安全規則,可能因國家不同而有所差異。客戶有責任遵守當?shù)氐乃幸?guī)定。在運行軟件之前請仔細檢查。軟件錯誤有可能導致系統停止響應。在此情況下,振鏡及激光均不可控制。
