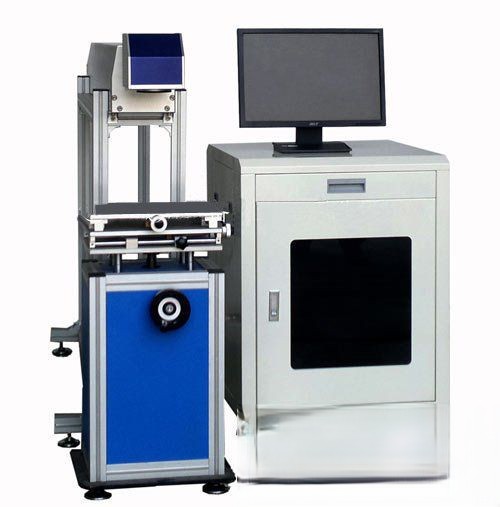

激光打標機想要標刻效果好、工作效率高、使用壽命長久，需要有高質量激光光束，優質的光束離不開三個核心光路傳輸部件，想要打出高精細的標識我們需要對激光打標機光路傳輸有個全面的了解。

　　一般將激光器輸出窗口外到聚焦之前的光路稱為光路傳輸系統，也有人將聚焦系統包含進來一起稱為光路傳輸系統， 激光打標機的光路傳輸系統主要由準直擴束系統、振鏡掃描系統和場鏡聚焦系統三大件組成。

　　1、場鏡聚焦系統

　　激光束經過振鏡掃描，若用普通透鏡聚焦，與待加工的平面不重合。需要加平場透鏡進行矯正，才能在整個掃描范圍內，使聚焦光斑均勻，直徑不變，。最理想的光學系統的像高與入射角的正切值成正比，通過引入桶形畸變，得到鏡頭的像高與入射角成正比，可實現打標速度的線性控制。

　　2、準直擴束系統

　　激光打標加工中，要求激光具有高的功率能量密度，小的聚焦光斑。雖然激光束的發散角很小，但仍然有極小弧度，發散角的存在直接影響到聚焦效果。而擴束器的作用是減小激光光束的發散角和增大光束的直徑，以減小聚焦光斑尺寸，對采用掃描振鏡的系統，其產品稱為擴束鏡。擴束鏡又分為可調倍數和固定倍數兩種。

　　3、振鏡掃描系統

　　振鏡掃描式打標頭主要由XY掃描鏡、場鏡、振鏡及計算機控制的打標軟件等構成。其工作原理是將激光束入射到兩反射鏡(掃描鏡)上，利用計算機控制反射鏡的反射角度，這兩個反射鏡可分別沿X、Y軸掃描，從而達到激光束的偏轉，使具有一定功率密度的激光聚焦點在打標材料上按所需的要求運動，從而在材料表刻畫出所需要的標識，聚焦的光斑可以是圓形或矩形。
