半導體激光打標機安裝光路調試步驟

  • 發表時間:2024-06-12
  • 來源:駿創激光官網
  • 閱讀:次

  半導體激光打標機由于其標記速度快,設備故障率低,使用壽命長等優點,廣泛的應用在制造業各個行業。隨著汽車、五金、電子等行業的快速發展,半導體激光打標機的需求量明顯增長。今天與大家分享一下半導體激光打標機的光路調試步驟:

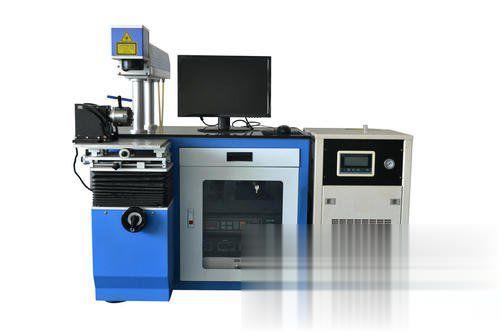

半導體激光打標機安裝光路調試步驟(圖1)

  ①激光器的安裝與調整

  先安裝全反鏡 / 輸出鏡 注意鏡片鍍膜面朝向YAG棒,鏡片應潔凈完好,無污點且無劃痕,使準直光通過鏡片的中心 ,反射光點應與出射光點重合。調整激光模塊的位置,使準直光從YAG棒的軸心通過。

 ?、跍?zhǔn)直器的安裝與調整

  紅色準直激光器的光斑調整至最小最亮光斑,并保持在1米至2米之內光斑始終是一點不發散。加裝1064nm 全反鏡和塑料小孔光闌,然后將其安裝到光具座上的二位調整架上,調整準直器的姿態,使準直光平行于光具座且中心高位42mm.

 ?、奂す馄餍阅軠y試

  點燈調整激光器輸出激光(調整方法:通過調整輸出鏡和全反鏡相對于YAG棒的空間位 置使激光達到諧振輸出)。以準直光中心與激光中心重合,光斑圓潤,能量分布均勻,激光模式為基模為準則。利用功率計測試激光器的平均功率。

 ?、軘U束鏡的安裝與調整

  調整四維調整架 使準直光從擴束鏡的軸心水平通過(即準直光從擴束鏡的負片中心進入,從正片中心透出)。

  ⑤振鏡的安裝與調整

  調整擺鏡電機的姿態使準直光與激光從小片的中心反射到大片的中心,且使大片反射的準直光和激光垂直通過F-透鏡的鏡座中心(大片與小片的運動應避免運動過程中的干涉)
