激光打標機腳踏板設置

　　激光打標機很多都用都一個外置設備，這個就是腳踏板，腳踏板的作用就是利用一個開關，踩一下就可以進行打標。下面我們一起看下激光打標機腳踏板設置。

激光打標機腳踏板設置(圖1)

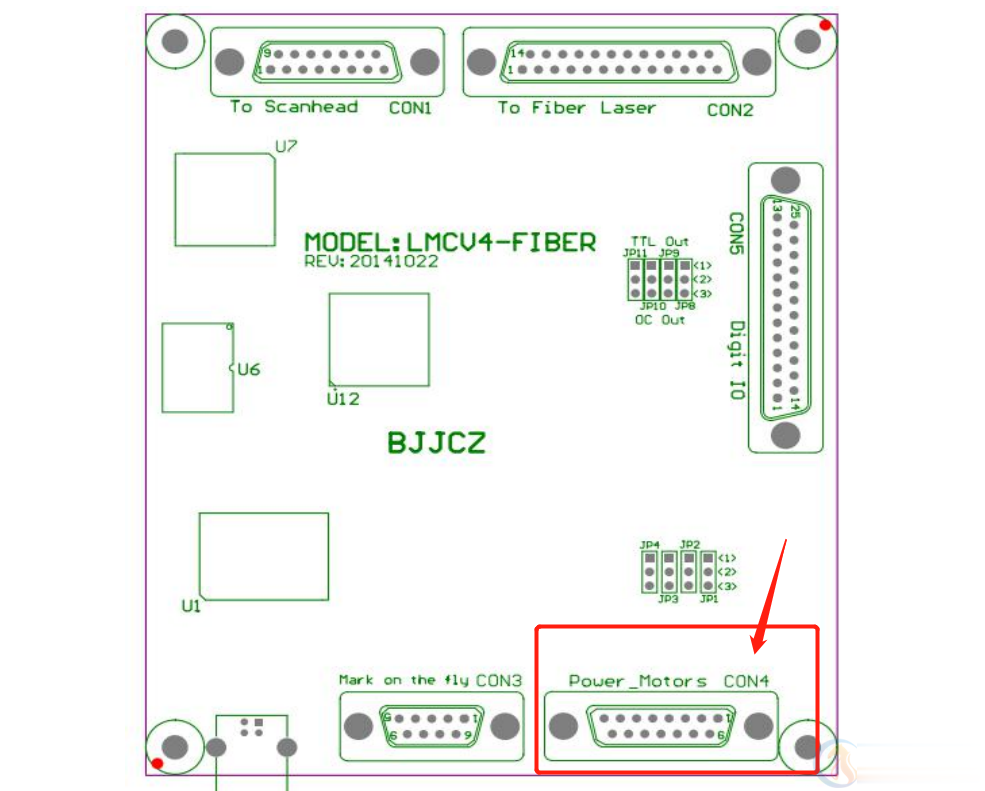

圖1-1CON4

　　1、首先確定出廠時候有沒有接線，或者預留接口。如果沒留我們就找到打標機控制卡的con4接口。如圖1-1。

激光打標機腳踏板設置(圖2)

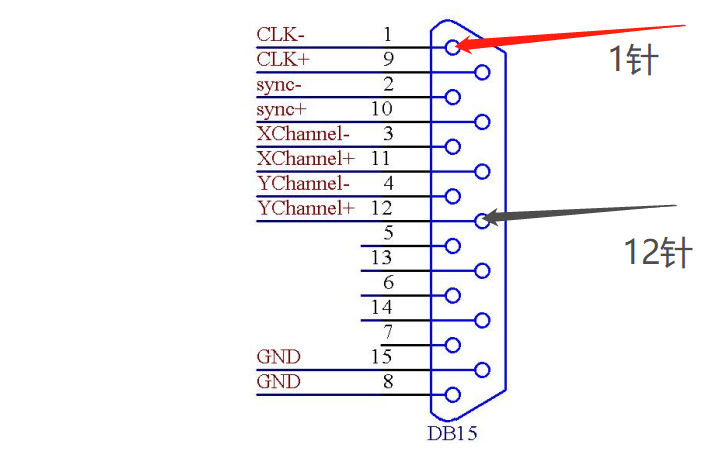

DB15圖1-2

　　2、這個時候，con4接口自帶電源的輸入口連接就行了，將腳踏開關接到con4的BD15的1腳和12腳之間就可以。當腳踏開關閉合，光耦亮，腳踏信號進到卡里面。如圖1-2。

激光打標機腳踏板設置(圖3)

設置端口圖1-3

　　3、打開激光打標機的參數，再找到端口設置，開始標刻端口換成12就可以了。如圖1-3

　　綜合上述，就可以完成激光打標機腳踏板設置了，注意接線一定要接好，不要出現接觸不良短路問題。
