激光打標機控制系統是激光打標設備中的核心部分，負責整個打標過程的協調與控制。它的作用是通過精確的控制來實現激光器的工作、運動平臺的操作、圖形數據的輸入輸出，以及確保整個打標過程的穩定和高效。下面駿創將詳細解釋激光打標機控制系統的工作原理和主要組成部分。

一、激光打標機控制系統的基本原理

激光打標機的控制系統原理基于計算機、運動控制和激光技術的結合。其核心目的是根據用戶輸入的圖案或文字，通過激光束在目標材料表面進行打標。整個過程包括圖形數據處理、運動控制、激光輸出調節等多個環節。

1. 圖像處理與生成：用戶通過設計軟件（如CorelDRAW、AutoCAD、Adobe Illustrator等）設計好需要打標的圖案或文字，然后將這些圖像轉換為激光打標機能夠識別的格式（一般為矢量圖或位圖）。

2. 控制指令傳輸：控制系統接收來自計算機生成的圖案數據，并將這些數據轉化為對應的運動軌跡和激光控制指令。

3. 激光控制：控制系統根據打標材料、功率、速度、頻率等設定，控制激光器的輸出強度、脈沖頻率以及持續時間，從而實現精準的打標效果。

4. 運動控制：通過運動控制器，控制激光束所在位置的X軸、Y軸以及Z軸（如適用），以及相應的掃描鏡片（或振鏡系統），從而使激光束準確地打在目標材料的表面。




二、激光打標機控制系統的組成

激光打標機的控制系統主要由以下幾個部分組成：

1. 計算機控制系統
   計算機控制系統負責整個打標過程的設計、控制和監控。計算機通過專業的激光打標軟件生成打標圖案，并與激光控制器通信，發送指令以控制激光器和運動系統。

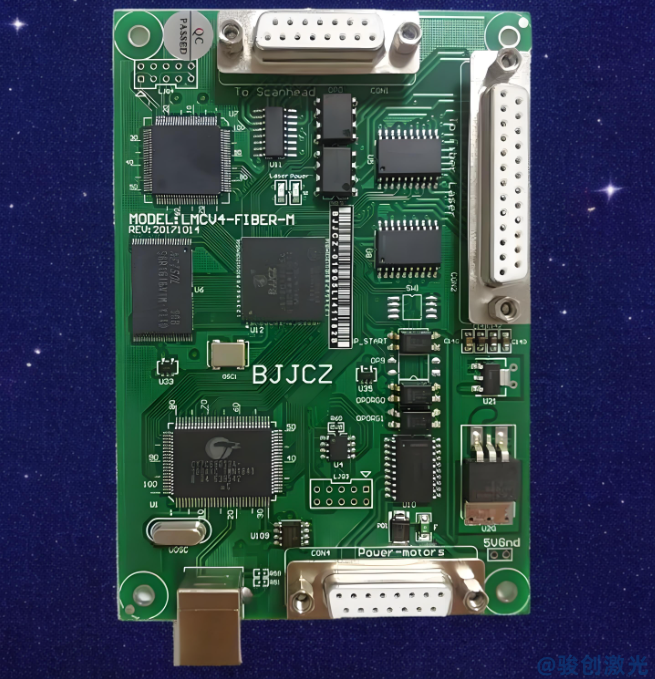

2. 激光控制器
   激光控制器是激光打標機控制系統中的核心部件，負責調節激光器的工作狀態。它控制激光的開關、功率、頻率和脈沖寬度等參數。激光控制器將計算機傳來的打標數據轉化為激光器能理解的信號，從而調整激光的輸出強度、頻率等。

3. 運動控制系統（掃描鏡控制）
   激光打標機的打標過程需要通過運動控制系統（通常是通過振鏡系統或者運動平臺）來精確地移動激光頭。運動控制系統通過電機驅動X軸、Y軸和Z軸等組件，控制激光束的走向。

   • 振鏡系統：激光束通過鏡片在振鏡系統中進行偏轉，精確控制激光的掃描路徑。振鏡的轉動通常是通過數字控制系統來調節的，確保激光束能夠按設定的軌跡打標。

   • 運動平臺：在一些激光打標機中，打標平臺（通常是X/Y/Z坐標軸平臺）會根據激光頭的位置和移動需要，提供相應的控制。

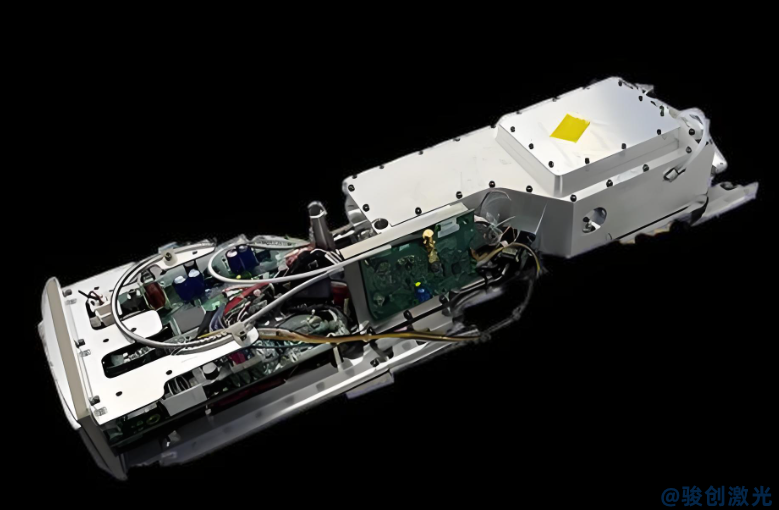

4. 激光器
   激光器是產生激光束的核心部件，常見的激光器類型有CO?激光器、光纖激光器、紫外激光器等。激光器的工作需要通過激光控制器來進行調節，保證其輸出功率、頻率等參數符合打標要求。

5. 光學系統
   光學系統包括激光器、透鏡和反射鏡等，用來將激光束導向打標面。光學系統的作用是將激光束聚焦到材料表面，確保激光能在正確的位置和正確的大小進行打標。

6. 傳感器與反饋系統
   為了確保打標質量和精度，激光打標機通常配備有傳感器來監控工作狀態。反饋系統可以實時反饋激光的輸出功率、掃描鏡的角度、激光的溫度等數據，從而確保設備運行的穩定性。

三、激光打標機控制流程

1. 圖形設計與數據輸入
   用戶在設計軟件中創建需要打標的圖形文件（如文字、圖案、LOGO等）。這些設計文件通常需要轉換為特定格式（如DXF、PLT、AI等），并通過接口導入到激光打標機的控制系統中。

2. 圖形數據轉化
   控制系統根據輸入的數據生成適合機器操作的指令。軟件將設計數據轉化為激光的運動路徑和打標參數，如打標區域、速度、功率等，并傳輸給運動控制器和激光控制器。

3. 運動控制
   控制系統通過運動控制器調整激光打標頭的運動軌跡，使激光束按照設計路徑精準地移動。通過調整掃描鏡、工作臺等，確保打標區域與激光精確對接。

4. 激光調節
   激光控制器根據設置的打標參數（如功率、頻率、脈沖寬度等），控制激光器發射激光。激光束在精確控制下照射在材料表面，完成打標工作。

5. 實時反饋與調整
   在打標過程中，傳感器監控激光器的工作狀態，反饋系統會實時調整激光輸出，保證穩定的打標效果。

6. 完成打標
   激光束根據設置的路徑完成對材料的打標工作，整個過程完成后，控制系統自動停止操作。

四、常見激光打標機控制方式

1. 開環控制系統
   開環控制系統是最簡單的控制方式，通常用于較為簡單的打標任務。系統不會進行實時的反饋調整，只是根據輸入的指令進行基本的激光控制和運動控制。開環系統的優點是結構簡單、成本低，但精度和穩定性相對較差。

2. 閉環控制系統
   閉環控制系統采用反饋技術，在打標過程中通過傳感器實時監測激光束、掃描鏡和激光器等的工作狀態，實時調整參數和位置。閉環控制系統適用于高精度、高質量的打標需求，能夠在打標過程中根據反饋進行精細調整，確保打標效果的一致性和穩定性。

激光打標機控制系統通過集成圖像處理、運動控制、激光調節等多個技術模塊，確保了激光打標的精確性與高效性?？刂葡到y(tǒng)的核心原理是通過計算機生成打標數據并將其轉化為運動和激光輸出指令，確保激光束按預定路徑在材料表面完成打標任務。根據不同的打標需求，控制系統還可以采用不同的控制方式（如開環控制和閉環控制），從而保證打標質量和精度。
