打標機振鏡拆解教程

　　激光振鏡拆卸的五個步驟如下:

　　1.首先我們要在保證完全斷電的情況下，切斷電源，斷開打標頭的電源接頭。如果有些型號沒有這個連接器，我們可以忽略它。

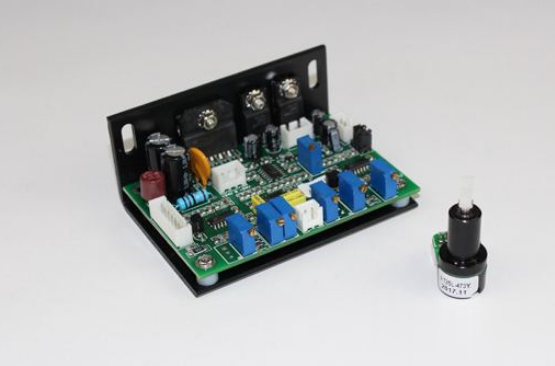

打標機振鏡拆解教程(圖1)

　　2.拆下物鏡。操作過程中，手指等物體不要碰撞現場鏡頭，尤其是鏡頭，以免劃傷物品造成損壞。

　　3.用內角扒手擰開打標頭，過程中要小心，防止拆下的外殼板與振鏡驅動板連接，用力過猛。

　　4.拔掉從電機到驅動板的所有電線、電源線、信號線和電線。

　　5.拆下驅動板并包裝，然后拆下Y電機和X電機，注意包裝。將驅動板和X、Y電機打包在一起，這樣就完成了拆除振鏡的任務，可以送到廠家維修。

　　如何拆卸和安裝振動鏡頭？

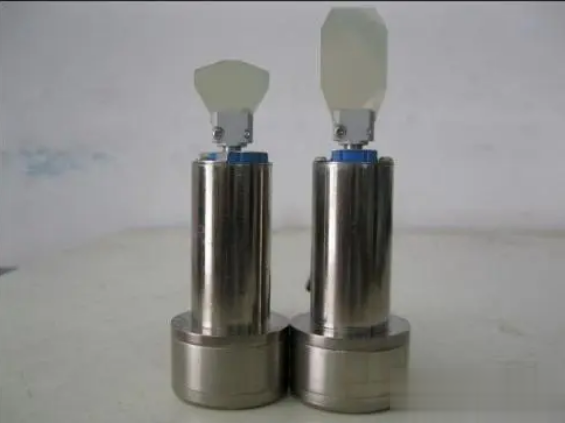

打標機振鏡拆解教程(圖2)

　　安裝激光振鏡也有如下五個步驟:

　　1.安裝Y電機和X電機，確保它們不能以任何角度相互碰撞。

　　2.安裝兩個驅動板。

　　3.連接所有導線后，測試調試檢流計電機的角度和深度，確保最終激光輸出中心為場鏡中心。

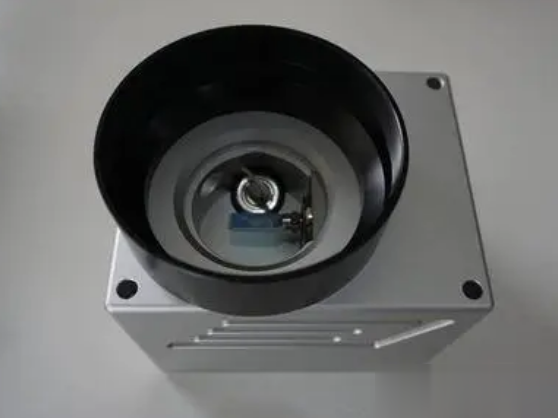

打標機振鏡拆解教程(圖3)

　　4.清理電線，安排電線長度等。，然后將打標頭的所有蓋子放在盒子上。

　　5.連接外部連接并重啟機器。此時，激光振鏡的安裝完成。
