激光控制卡是打標機用來控制激光運動，激光軟件的一套硬件，使用起來非常方便，國內比較知名的金橙子、八思量等，下面我們給大家介紹下激光控制卡工作原理。

　　激光打標機控制卡對整個激光打標機起到了一個控制作用，本文簡單通俗的介紹了其控制卡的設計控制原理。

　　振鏡式激光打標控制器上位機是安裝了打標軟件的計算機，文字和圖形通過圖像處理成大量的打標數據，并在打標軟件界面上顯示出效果圖。打標數據由USB總線傳輸?shù)綌U展存儲器RAM上，再由DSP按順序取出送入到D／A轉換芯片中，D／A芯片轉換后輸出-5～5 V的模擬電壓驅動掃描振鏡和控制激光電源的功率，并由一路GPIO(通用輸入／輸出)引腳控制激光能量的開關，x、y軸振鏡控制激光焦點在二維平面上有序移動來完成各種形式的文字、圖形打標。

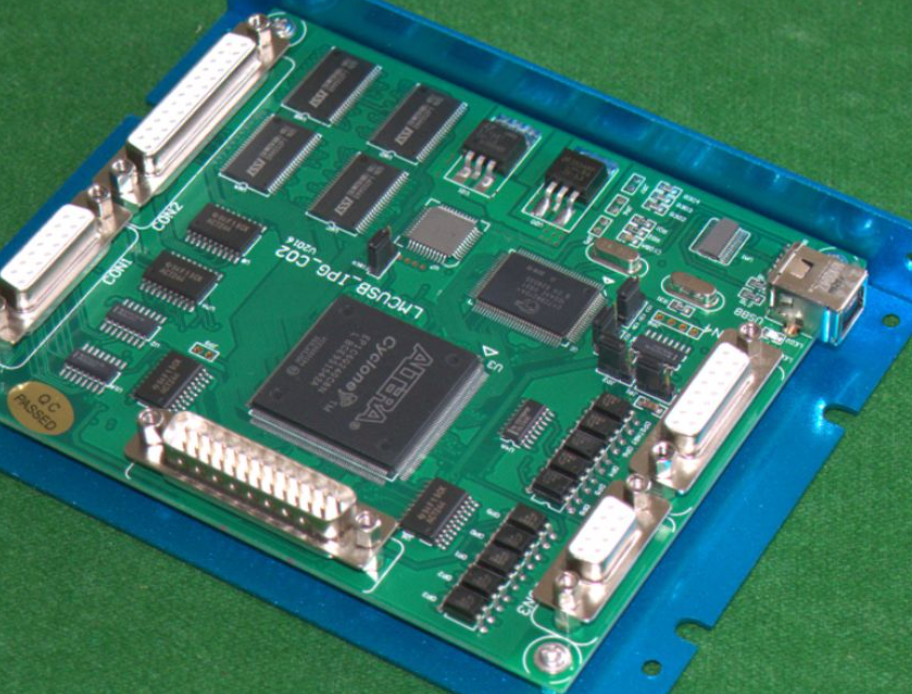

　　金橙子控制卡，這一個公司的打標軟件為EZCAD.這一款的軟件使用者很多， 目前激光打標機設備公司都是使用這一款軟件.由這款軟件設計的圖案也較多，主要的問題就是二次開發的難度高，甚至有些沒有這種功能.

　　臺灣慶鈺軟件，這一款軟件中規中距，能滿足一般的需求，二次開發的難度一般，國內激光打標機行業的使用者相比金橙子控制卡較少，不過國外的訂單比如泰國，印度等地一般都是使用這一套軟件為多.

　　LS8001軟件及打標卡，這一套軟件的激光打標機使用者也不是很多，但是它的優點就是二次開發難度不大，可以很輕松的完成和增加不同的功能.
